Beschreibung

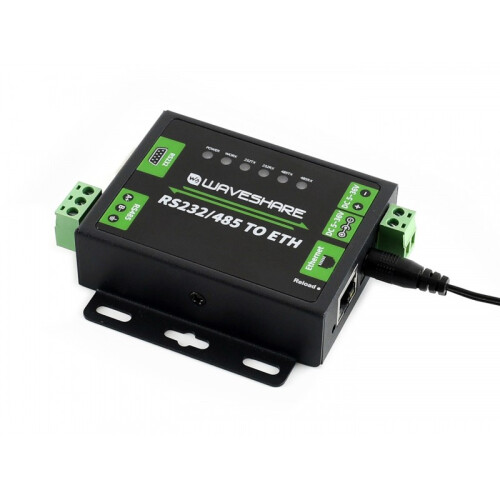

Der RS232 / 485 TO ETH ist ein industrieller RS232 / RS485-zu-Ethernet-Wandler, der eine bidirektionale transparente Datenübertragung zwischen RS232 / RS485 und RJ45-Port-Ethernet ermöglicht und gleichzeitig über eine Webseite konfiguriert werden kann.
- 32-Bit-ARM-Prozessor der M4-Serie mit einer Frequenz von bis zu 120 MHz, hoher Geschwindigkeit, stabil und zuverlässig
- 10 / 100M Auto-MDI / MDIX-Ethernet-Schnittstelle, unabhängig von Crossover- oder Straight-Through-Kabel
- Sowohl die RS232- als auch die RS485-Schnittstelle ermöglichen es, gleichzeitig unabhängig zu arbeiten, ohne sich gegenseitig zu stören
- Die konfigurierbare Baudrate (600 Bit / s ~ 230,4 KBit / s) unterstützt fünf Paritätsprüfungsoptionen: Keine, Ungerade, Gerade, Markieren, Leerzeichen
- Multi-Indikatoren zur Überwachung des Kommunikations- und Arbeitsstatus
- Verfügbare Arbeitsmodi: TCP-Server, TCP-Client, UDP-Server, UDP-Client, HTTPD-Client (unterstützt GET und POST)
- Unterstützt Modbus, geeignet für industrielle Anwendungen
- Unterstützt Websocket, ermöglicht bidirektionale transparente Datenübertragung mit RS232 / RS485-Port direkt über die Webseite
- Konfigurierbar über Webseite, AT-Befehle, serielles Protokoll und Netzwerkprotokoll, bietet ein Konfigurationsprotokoll, das in Ihre eigene Software integriert werden kann
- Unterstützt angepasste Heartbeat-Pakete, stellt sicher, dass die Verbindung wahr ist, und unterstützt aktiv das Abrufen von Sensordaten
- Unterstützt benutzerdefinierte Registrierungspakete, wobei das registrierte Paket nach dem Herstellen der Verbindung automatisch als Kennung übergeben wird, sodass verschiedene Geräte unterschieden werden können
- Unterstützt angepasste Webseiten, ermöglicht dem Benutzer das Anpassen der Modulkonfigurationsseite
- Unterstützt das RFC2217-ähnliche Protokoll und kann mit Geräten kommunizieren, deren serielle Einstellung (Baudrate, Datenbit usw.) sich ändern kann
- KeepAlive-Mechanismus, erkennt unterbrochene Verbindung und automatische Wiederverbindung
- Unterstützt Timeout-Neustart (Neustart ohne Daten), gewährleistet eine langfristig stabile Verbindung und konfigurierbare Neustartzeit
- Unterstützt die Auflösung von DNS-Domänennamen und konfigurierbare DNS-Server
- Unterstützt DHCP, automatisch erhaltene IP oder statische IP
- Die Firmware kann über das Netzwerk aktualisiert werden
- Wiederherstellung der Werkseinstellungen über Software und / oder Hardware
- Kommt mit Standard-MAC-Adresse, die anpassbar ist
- Mitgelieferte Software: Modulkonfigurationssoftware, TCP / UDP-Testtool, virtuelle serielle VCOM-Port-Software
- Beispielcode: Host-Computer (Socket), VB, C ++, Delphi, Android, iOS usw.
-
Ethernet:
- Anschluss: 4-poliger RJ45
- Kommunikationsrate: 10 / 100Mbps
- Schnittstellenschutz: 2 kV elektromagnetische Trennung
- Protokolle: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-Client, Websocket
- TX-Cache: 16 KByte
- RX-Cache: 16 KByte
-
RS485 / RS232:
-

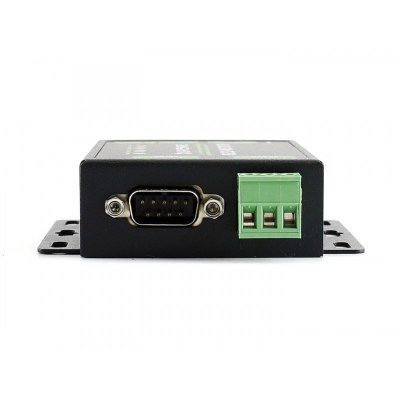

Verbinder:
- RS485: Schraubklemme (A +, B-, GND)
- RS232: DB9 männlich
- Datenbit: 5 Bit, 6 Bit, 7 Bit, 8 Bit
- Stoppbit: 1, 2
- Paritätsbit: Keine, Ungerade, Gerade, Markieren, Leerzeichen
- Baudrate: 600 bps ~ 230,4 kbps
- TX-Cache: 2 KByte
- RX-Cache: 2 KByte
- Hardware-Flusskontrolle: RTS / CTS
-
Schnittstellenschutz:
- RS485: 2-kV-ESD-Schutz, blitzgeschützt, Überspannungsschutz, Überstromschutz
- RS485-Pull-Up / Down-Register: 2,2 kO
-
Leistung:
- Stromversorgung: 5,0 ~ 36,0 V (5 V empfohlen)
- Betriebsstrom: 86,5 mA (bei 5 V)
- Leistungsaufnahme: <1W
- Schnittstellenschutz: rückwärtssicher, ESD-Schutz, Überspannungsschutz
-
Umgebung:
- Betriebstemperatur: -40 ~ 85 ° C.
- Lagertemperatur: -40 ~ 105 °
-
Verbinder:
| Processor | Cortex-M0 | Cortex-M0 | Cortex-M4 (bis zu 120MHz Frequenz) |
| Ethernet | RJ45 (10/100Mbps self-negotiation) | ||
| Protokoll: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client | |||
| Cache: TX 6Kbyte, RX 4Kbyte | Cache: TX 16Kbyte, RX 16Kbyte | ||
| Seriell | UART | RS485 | RS232+RS485 (allow to work at the same time) |
| Baudrate: 600bps~460.8Kbps | Baudrate: 600bps~230.4Kbps | ||
| Hardware flow: NOT supported | Hardware flow: supported | ||
| Data bit: 5, 6, 7, 8 | |||
| Stop bit: 1, 2 | |||
| Parity bit: None, Even, Odd, Space, Mark | |||
| Cache: RX 800byte | Cache: TX 2Kbyte, RX 2Kbyte | ||
| Rahmenbedingung: 4 byte time interval, oder 400 byte in länge | Rahmenbedingung: 4 byte time interval, oder anpassbar 0~1460 byte in länge | ||
| Eigenschaften | Angepasste Heartbeat-Pakete, angepasste Registrierungspakete, angepasste Webseite, RFC2217-ähnliches Protokoll, KeepAlive, automatischer Timeout-Neustart, kurze Verbindung, Firmware-Aktualisierung über das Netzwerk | ||
| Modbus gateway, Websocket (webpage to serial) | |||
| Arbeitsmodi | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client | ||
| Client Count | auf den TCP Server mode, anpassbar 1~16 Clients | auf TCP Server mode, supports 2-ch Socket, 8 Clients per ch | |
| Aufbau | Eingebaute Webseite, Host-Computer-Konfigurationssoftware, serielle Befehle | ||
| Schnittstellenschutz | Leistung: Rückwärtssicher, ESD-Schutz, Überspannungsschutz | ||
| Ethernet: 1.5KV electromagnetic isolation | |||
| RS485: 2KV ESD protection, 2.2KO pull up/down registers | |||
| blitzsicherer Überstromschutz | |||
| Netzteil | 3.3V/5V | 5~7V | 5~36V |
| Betriebsstrom | 150mA@5V | 110mA@5V | 86.5mA@5V |
| Temperatur | Betriebstemperatur: -25~75? | Betriebstemperatur: -40~85? | |
| Lagertemperatur: -40~105? | |||
| Dimensionen | 50.5mm × 22.6mm × 15mm | 70mm × 63.6mm × 25mm | 82.8mm × 85.7mm × 25mm |
