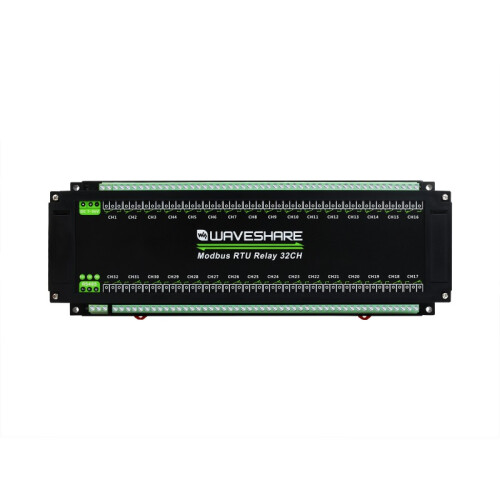

Modbus RTU RS485 32 Kanal Relay Modul mehrfach isolierte Schutzschaltung

Dieses Produkt ist ein industrielles 32 Kanal Relaismodul, das über den RS485-Bus gesteuert wird und das Modbus-RTU-Protokoll verwendet. Es verfügt über integrierte Schutzschaltungen wie Isolierung der Stromversorgung, magnetische Isolierung, rücksetzbare Sicherung und TVS-Diode, usw. Es wird auch mit einem ABS-Gehäuse geliefert.

Das Modbus RTU 32-Kanal-Relais ist sehr einfach zu bedienen. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es eine ideale Wahl für industrielle Steuerungsanlagen und/oder Anwendungen mit hohen Kommunikationsanforderungen.

• Konfigurierbare Geräteadresse (1~255), mehrere Geräte können auf dem RS485-Bus kaskadiert werden
• Flash-on, Flash-off Funktion, es ist möglich, das Relais für eine Weile einzuschalten und dann automatisch über den Befehl zu schließen
• Onboard-Spannungsregler-Chip, unterstützt 7~36V breite Spannungsversorgung
• Integrierte Isolierung der Stromversorgung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für die isolierte Klemme
• Onboard magnetische Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Anti-Interferenz, niedriger Stromverbrauch
• Integrierte rücksetzbare Sicherung und TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, bietet Überstrom-/Überspannungsschutz, Blitzschutz und antielektrostatischen Schutz
• Integrierte Optokoppler-Isolierung, die verhindert, dass das Relais durch Hochspannungsschaltungen gestört wird
• Eingebauter Relaistreiber-Chip mit eingebautem Freilaufdiodenschutz, die Ansteuerungsfähigkeit ist stärker und stabiler
• Verpolungssicherer Schaltkreis, verhindert, dass der Schaltkreis versehentlich durch eine falsche Verbindung beschädigt wird
• Hochwertiges Relais, Kontaktbelastbarkeit: ≤10A 250VAC/30VDC
• Schienenmontiertes ABS-Gehäuse, einfach zu installieren, sicher in der Anwendung
• 3 LEDs zur Anzeige des MCU-Status und des Signalübertragungsstatus

Specifications

• Betriebsspannung: 7-36 Volt
• Kommunikationsschnittstelle: RS485
• Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Standardkommunikationsformat: 9600, N, 8, 1
• Relay Kanäle: 32
• Kontaktform: 1NO, 1NC
• Kommunikationsprotokoll: Standard Modbus RTU Protocol
• RS485 Address: 1-255
• LED indikatoren:
  • STA: MCU-Anzeige, blinkt ständig, wenn die MCU normal arbeitet
  • TXD: TX-Anzeige, leuchtet beim Senden von Daten
  • RXD: RX-Anzeige, leuchtet beim Empfang von Daten
