Beschreibung

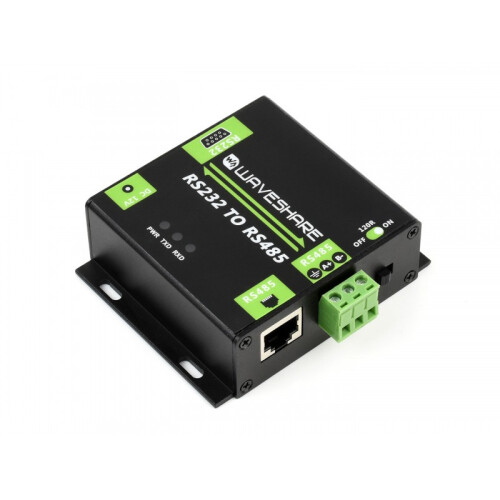

Isolierter asynchroner bidirektionaler RS232-zu-RS485-Wandler in Industriequalität. Eingebettete TVS (Transient Voltage Suppressor) und blitzsichere Dioden
Eigenschaften
- Kompatibel mit dem RS232 / RS485-Standard, Umwandlung des RS232-Signals in ein symmetrisches differentielles RS485-Signal
- Stabile Übertragung mit einer Geschwindigkeit von 300 ~ 115200 bps
- Die integrierte Isolation der Unibody-Stromversorgung liefert eine stabile isolierte Spannung und benötigt keine zusätzliche Stromversorgung für die isolierte Klemme
- Die integrierte Unibody-ADI-Magnetisolierung ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Entstörungsfreiheit und geringen Stromverbrauch
- Onboard-TVS (Transient Voltage Suppressor) zur wirksamen Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Stromkreis, blitzfest und antielektrostatisch
- Onboard rücksetzbare Sicherungs- und Schutzdioden sorgen für strom- / spannungsstabile Ausgänge, bieten Überstrom- / Überspannungsschutz und verbessern die Stoßfestigkeit
- Integriert den optionalen Widerstand 12048 des RS485-Ausgangsanschlusses, der über einen Schalter aktiviert / deaktiviert wird
- Die DC-005-Steckdose ermöglicht einen 6V- bis 36V-DC-Weitbereichseingang und eignet sich für verschiedene Anwendungssituationen
- 3x LED-Anzeigen, mit denen der Betriebsstatus einfach überprüft werden kann: Stromversorgung, Senden und Empfangen
- Gehäuse aus Aluminiumlegierung mit Sandstrahlen und anodischer Oxidation, solide und langlebig
Spezifikationen
| PRODUCT TYP | Elektromagnetisch isolierter asynchroner bidirektionaler Wandler RS232 TO RS485 | |
|---|---|---|
| DATENRATE | 300~115200bps | |
| GERÄTEPORT | RS232/RS485 standard | |
| RS232 PORT | Connector | DB9 female |
| Übertragungsentfernung | ~15m | |
| Transmission mode | point-to-point | |
| RS485 PORT | Connector | screw terminal + RJ45 connector |
| Richtungssteuerung | automatische Hardware-Steuerung | |
| Schutz | 600 W blitz- und stoßdämpfend, 15 kV ESD | |
| Anschlusswiderstand | 120R, aktiviert / deaktiviert über Schalter | |
| Übertragungsentfernung | ~1200m | |
| Transmission mode | Punkt-zu-Mehrpunkt (bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden) | |
| LED INDICATOREN | PWR | Stromanzeige, leuchtet rot, wenn die Stromversorgung angeschlossen ist |
| TXD | TX-Anzeige, grün blinkend, während der RS232-Port Daten überträgt | |
| RXD | RX-Anzeige blinkt blau, während der RS232-Port Daten empfängt | |
| BETRIEBSUMGEBUNG | Temperatur | -15?~70? |
| Feuchtigkeit | 5%RH~95%RH |
