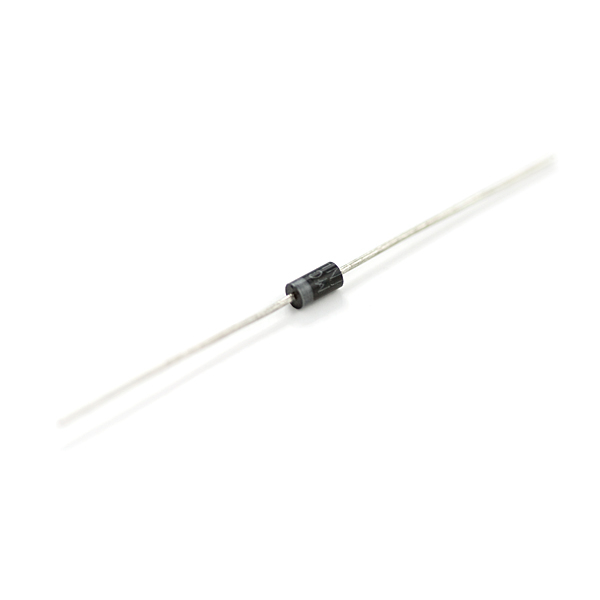

1N4007 Gleichrichterdiode 1000V 1A DO-41 THT

1N4007 Gleichrichterdiode 1000V 1A DO-41 THT

SKU: RS6289546
HAN: 1N4007-DC
Kategorie: Dioden
Hersteller: Diotec Semiconductor AG

1N4007 THT-Gleichrichterdiode im DO-41-Gehäuse mit 1000 V Sperrspannung, 1 A Dauerstrom und 30 A Stoßstrom für Netzteile und Verpolschutz.

0,50 €

inkl. 20% USt. , zzgl.

99 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel

1N4007 Gleichrichterdiode, 1000 V / 1 A, DO-41

Die 1N4007 ist eine klassische Gleichrichterdiode für einfache Netzteile, Verpolschutz und Freilaufpfade. Sie kombiniert 1000 V Sperrspannung mit 1 A Dauerstrom und passt damit gut in robuste Standard-Schaltungen.

Das Bauteil kommt im THT-Gehäuse DO-41 und lässt sich direkt auf Lochraster, Prototypenplatinen und in klassische durchkontaktierte Baugruppen einsetzen. Die angegebene Stoßstromfestigkeit von 30 A hilft bei kurzen Einschalt- und Ladeimpulsen.

Hardware & Kennwerte

Technisch ist die 1N4007 eine einzelne Silizium-Gleichrichterdiode mit Standard-Recovery-Verhalten. Der typische Vorwärtsspannungsabfall liegt bei etwa 1,1 V bei 1 A, also nicht besonders niedrig, dafür aber für einfache Gleichrichtung sehr verbreitet und gut kalkulierbar.

1000 V Rückwärtsspannung, dadurch ausreichend Reserve in vielen Netzteil- und Schutzanwendungen.
1 A mittlerer Durchlassstrom, passend für kleine bis mittlere Versorgungszweige.
30 A Stoßstrom, nützlich bei kurzen Lade- oder Einschaltspitzen.
DO-41-Gehäuse, mechanisch unkompliziert und gut für Handbestückung.
THT-Ausführung, ideal für Breadboard-nahe Versuche und Lochrasteraufbauten mit Drahtanschlüssen.

Workbench & Anschluss

Die 1N4007 hat zwei Anschlüsse: Anode und Kathode. Die Polarität ist wichtig, denn in der falschen Richtung sperrt die Diode statt zu leiten; die Kathodenseite ist am Gehäuse meist markiert.

Mit rund 2,54 mm Rastermaß ist sie nicht für direkte Steckverbindungen gedacht, aber sehr gut mit Platinen, Klemmen und Drahtbrücken kombinierbar. Eine separate Logikpegel-Thematik gibt es hier nicht, da es sich um ein passives Leistungshalbleiterbauteil handelt.

Praxis & Einsatz

In der Praxis wird die 1N4007 oft für Netzgleichrichtung, einfache Verpolschutzschaltungen und als Freilaufdiode an Relais oder Motoren verwendet. Für schnelle Schaltanwendungen ist sie weniger geeignet, weil sie kein Schottky- und kein Fast-Recovery-Typ ist.

Wichtig ist auch die thermische Seite: Bei 1 A entsteht spürbare Verlustleistung, weil der Vorwärtsspannungsabfall nicht klein ist. Wer die Diode dauerhaft hoch belastet, sollte ausreichend Leiterbahnquerschnitt und Luft zum Bauteil einplanen.

Dokumentation und Daten: Datenblatt 1N400x-Serie.
