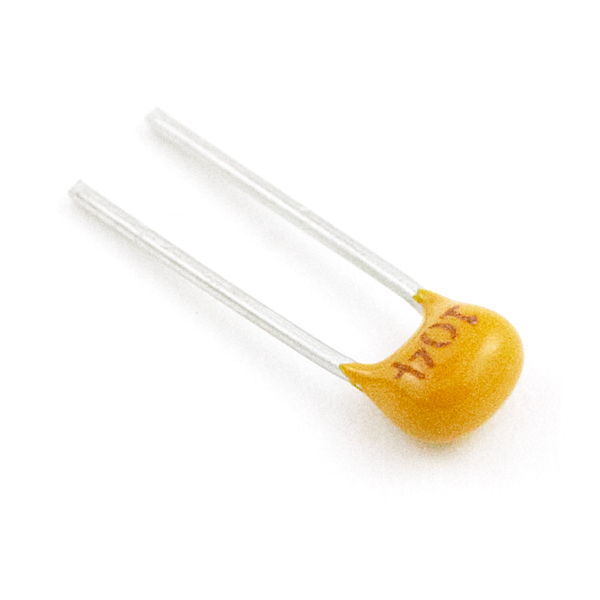

10nF 50V Keramikkondensator

SKU: SER00530
HAN: CC-10N
Kategorie: Kondensatoren
Hersteller: SRPassives

THT-Keramikkondensator mit 10nF, 50V und 2,54mm Raster für Entkopplung, Filter und kleine Zeitglieder auf Breadboards und Lochraster.

0,50 €

inkl. 20% USt. , zzgl.

75 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Abnahmeintervall: 1 Einheiten

Beschreibung
Bewertungen
Frage zum Artikel

CC-10N Keramikkondensator 10nF 50V

Der CC-10N von SR PASSIVES ist ein bedrahteter Keramikkondensator mit 10nF Kapazität, 50V Betriebsspannung und 2,54mm Raster. Er passt direkt in Breadboards und Lochrasterplatinen und wird typischerweise für Entkopplung, kleine Filter und einfache RC-Schaltungen verwendet.

Hardware & Verhalten

Mit 10nF liegt der Baustein in einem Bereich, der für HF-Bypass, Störunterdrückung und Takt- oder Signalformung gut nutzbar ist. Die Toleranz ist laut TME mit -20...80% angegeben, also eher grob als präzise, was für Filter mit engem Sollwert wichtig ist.

10nF Kapazität, gut für kleine Zeitglieder und Entstörung an Versorgung und Signalleitungen.
50V Nennspannung, ausreichend für viele Kleinspannungs- und Logikanwendungen.
Keramik als Dielektrikum, dadurch unpolarisiert und einfach zu verarbeiten.
THT-Bauform, dadurch robust beim Prototyping und leicht von Hand zu löten.
2,54mm Raster, direkt kompatibel mit Standard-Breadboards und Lochraster.

Workbench & Anschlüsse

Das Raster von 2,54mm ist der praktische Punkt bei diesem Teil: einstecken, löten, fertig. Eine Polung gibt es bei diesem Keramikkondensator nicht, dadurch entfällt die Einbaurichtung, was beim schnellen Aufbau Fehler reduziert.

Die Temperaturangabe von -25 bis 85°C zeigt, dass das Bauteil für typische Elektronik im Innenbereich gedacht ist. Für präzise Analogschaltungen sollte man trotzdem auf den konkreten Keramiktyp achten, weil sich Kapazität und Verlustverhalten je nach Material deutlich unterscheiden können.

Praxis & Stolperfallen

Die Toleranzangabe -20...80% ist für viele Bastel- und Entstöraufgaben unkritisch, für genaue Filter oder Timing-Schaltungen aber zu breit. In solchen Fällen ist ein Kondensator mit engerer Toleranz die bessere Wahl.

Bei Keramikkondensatoren lohnt ein Blick auf die tatsächliche Kapazitätsstabilität über Temperatur und Spannung. Für schnelle Entkopplung an ICs funktioniert der CC-10N gut; für präzise RC-Zeiten sollte man den Exaktwert vorher messen.

Datenblatt- und Produktseite: TME Produktseite CC-10N, TME Keramikkondensatoren 10nF, TME Keramikkondensatoren 50V.
