Beschreibung

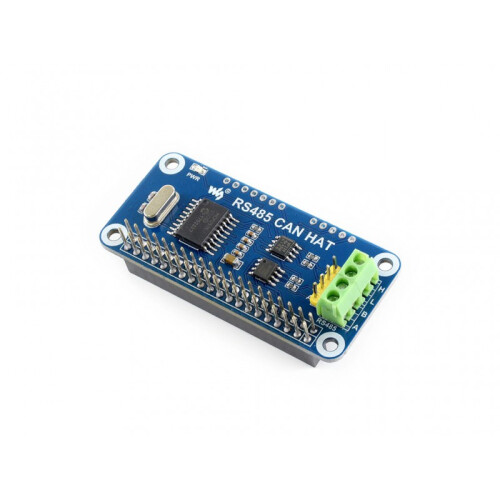

Das RS485 CAN HAT ermöglicht es Ihrem Pi, über die RS485/CAN-Funktionen stabil mit anderen Geräten über weite Entfernungen zu kommunizieren.
Funktionen
- Raspberry Pi-Konnektivität, kompatibel mit Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
- CAN-Funktion, Onboard-CAN-Controller MCP2515 über SPI-Schnittstelle, mit Transceiver SN65HVD230
- RS485-Funktion, gesteuert über UART, Halbduplex-Kommunikation, mit Transceiver SP3485
- Reservierte Steuerpins, ermöglicht die Zusammenarbeit mit anderen Steuerplatinen
- Enthält Entwicklungsressourcen und Handbuch (Beispiele in wiringPi/python)
Spezifikationen
- Betriebsspannung: 3,3V
- CAN-Controller: MCP2515
- CAN-Transceiver: SN65HVD230
- 485-Transceiver: SP3485
- Abmessungen: 65mm x 30mm
- Montagelochgröße: 3,0mm
Pinbelegung
| PIN | Raspberry Pi (BCM) | BESCHREIBUNG |
|---|---|---|
| 3V3 | 3V3 | 3,3V Stromversorgung |
| GND | GND | Erde |
| SCK | P11 / SCLK | SPI-Takteleingang |
| MOSI | P10 / MOSI | SPI-Dateneingang |
| MISO | P9 / MISO | SPI-Datenausgang |
| CS | P8 / CE0 | SPI-Chip-Auswahl |
| INT | P25 | Unterbrechung |
| RXD | P15 / RXD | RS485 UART-Empfang |
| TXD | P14 / TXD | RS485 UART-Übertragung |
| RSE | P4 | RS485 RX/TX-Einstellung, hoch für TX, niedrig für RX |
Entwicklungsressourcen
