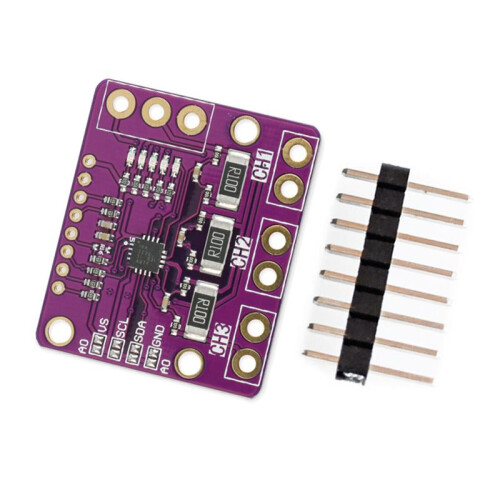

Der INA3221 ist ein dreikanaliger High-Side-Strom- und Busspannungsmonitor mit einer I2C- und SMBUS-kompatiblen Schnittstelle. Der INA3221 überwacht sowohl Nebenschlussspannungsabfälle als auch Busversorgungsspannungen und verfügt über programmierbare Konvertierungszeiten und Mittelungsmodi für diese Signale.
Der INA3221 bietet sowohl kritische als auch Warnmeldungen, um mehrere programmierbare Bedingungen außerhalb des Bereichs für jeden Kanal zu erkennen. Der INA3221 erfasst Strom in Bussen, die von 0 V bis 26 V variieren können. Das Gerät wird von einer einzelnen 2,7-V- bis 5,5-V-Versorgung gespeist und verbraucht 350 µA (Typ) Versorgungsstrom. Der INA3221 ist über den Betriebstemperaturbereich von –40 ° C bis + 125 ° C spezifiziert. Die I2C- und SMBUS-kompatible Schnittstelle verfügt über vier programmierbare Adressen.
Eigenschaften
- Erfasst Busspannungen von 0 V bis 26 V
- Meldet Shunt- und Busspannung
- Hohe Genauigkeit:
- Offsetspannung: ± 80 µV (max.)
- Verstärkungsfehler: 0,25% (max)
- Konfigurierbare Mittelungsoptionen
- Vier programmierbare Adressen
- Programmierbare Alarm- und Warnausgänge
- Betriebsspannung: 2,7 V bis 5,5 V.
