Beschreibung

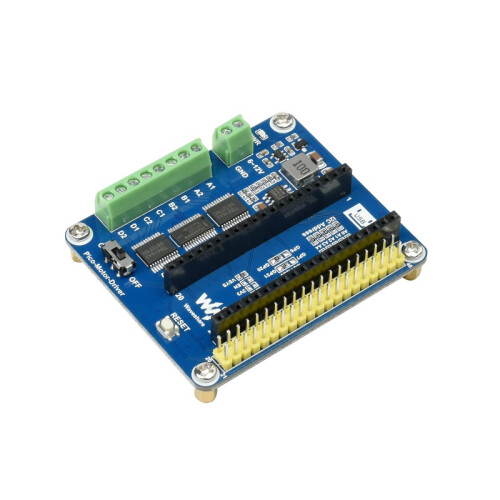

DC Motor Treiber (Gleichstrommotor Treiber) mit bis zu 3 Amper Ausgang, 32x I2C Adressen und 12-bit PWM Steuerung.
Eigenschaften
- Standard Raspberry Pi Pico-Header, unterstützt die Raspberry Pi Pico-Serie
- I2C-gesteuert, unterstützt 32x verschiedene I2C-Adressen durch Setzen der 5 Adress-Jumper
- Onboard PCA9685-Chip, bietet 12-Bit-Hardware-PWM zur Anpassung der Motorgeschwindigkeit
- Onboard TB6612FNG Dual-H-Brücken-Motortreiber, hoher Wirkungsgrad, geringe Erwärmung
- Integriert 5V-Regler, bis zu 3A Ausgangsstrom, kann über die VIN-Klemme mit Batterie betrieben werden
- Brechen Sie nicht verwendete Pins von Pico für eine einfache Erweiterung aus
- Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython Beispiele)
Spezifikationen
- Betriebsspannung: 6~12V (VIN terminals)
- PWM Driver: PCA9685
- Kontrollschnittstelle: I2C
- Logic Level: 3.3V
- Motor Driver: TB6612FNG
- Antenne: PCB antenna
- Dimensionen: 65 × 56mm
Dokumente
- Standard Raspberry Pi Pico-Header, unterstützt die Raspberry Pi Pico-Serie
- I2C-gesteuert, unterstützt 32x verschiedene I2C-Adressen durch Setzen der 5 Adress-Jumper
- Onboard PCA9685-Chip, bietet 12-Bit-Hardware-PWM zur Anpassung der Motorgeschwindigkeit
- Onboard TB6612FNG Dual-H-Brücken-Motortreiber, hoher Wirkungsgrad, geringe Erwärmung
- Integriert 5V-Regler, bis zu 3A Ausgangsstrom, kann über die VIN-Klemme mit Batterie betrieben werden
- Brechen Sie nicht verwendete Pins von Pico für eine einfache Erweiterung aus
- Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython Beispiele)
Spezifikationen
- Betriebsspannung: 6~12V (VIN terminals)
- PWM Driver: PCA9685
- Kontrollschnittstelle: I2C
- Logic Level: 3.3V
- Motor Driver: TB6612FNG
- Antenne: PCB antenna
- Dimensionen: 65 × 56mm
Dokumente
