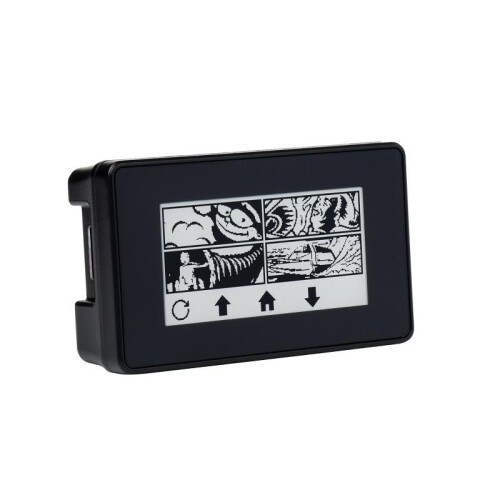

2,13-Zoll Touch E-Paper E-Ink Display HAT für Raspberry Pi Zero /Zero W

Das 2,13-Zoll Touch E-Paper E-Ink Display HAT ist eine innovative Anzeigeerweiterung für die Raspberry Pi Zero Serie, die gestochen scharfe Darstellungen mit geringem Energieverbrauch kombiniert. Mit einer Auflösung von 250×122 Pixeln und einem weiten Betrachtungswinkel von über 170° eignet sich dieses Display ideal für Anwendungen wie Preisschilder, Regalbeschriftungen und industrielle Instrumente.

Haupteigenschaften:

• Kapazitiver 5-Punkt-Touchscreen: Ermöglicht eine intuitive Bedienung und unterstützt benutzerdefinierte Gestensteuerung.
• Kein Hintergrundlicht erforderlich: Behält das zuletzt angezeigte Bild auch ohne Stromversorgung bei, was den Energieverbrauch minimiert.
• Ultra-niedriger Stromverbrauch: Strom wird hauptsächlich nur beim Aktualisieren des Displays benötigt, wodurch es sich ideal für energieeffiziente Projekte eignet.
• Standard 40-Pin GPIO-Erweiterungsheader: Kompatibel mit Raspberry Pi Zero / Zero W, ermöglicht eine einfache Integration.

Technische Daten:

• Displaygröße: 2,13 Zoll
• Auflösung: 250×122 Pixel
• Betrachtungswinkel: >170°
• Graustufen: 2
• Touch-Typ: Kapazitiv
• Touch-Punkte: 5-Punkt
• Touch-Schnittstelle: I2C
• Display-Schnittstelle: SPI
• Betriebsspannung: 3,3V
• Teilaktualisierungszeit: 0,3s
• Vollständige Aktualisierungszeit: 2s
• Standby-Strom: <0,01uA
• Gehäusematerial: ABS

Pinbelegung:

• VCC: 3,3V
• GND: Masse
• DIN: SPI MOSI Pin
• CLK: SPI SCK Pin
• CS: SPI Chip-Auswahl, aktiv niedrig
• DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
• ERST: Externer Reset, aktiv niedrig
• BUSY: Busy-Statusausgang, aktiv hoch
• INT: Interrupt-Signal des Touch-Controllers
• SCL: I2C-Takt-Pin des Touch-Controllers
• SDA: I2C-Daten-Pin des Touch-Controllers

Lieferumfang:

• 2,13-Zoll Touch E-Paper HAT mit Gehäuse
• Schutzgehäuse aus ABS-Kunststoff

Dokumentation

Wiki: 2,13Zoll E-Paper HAT
