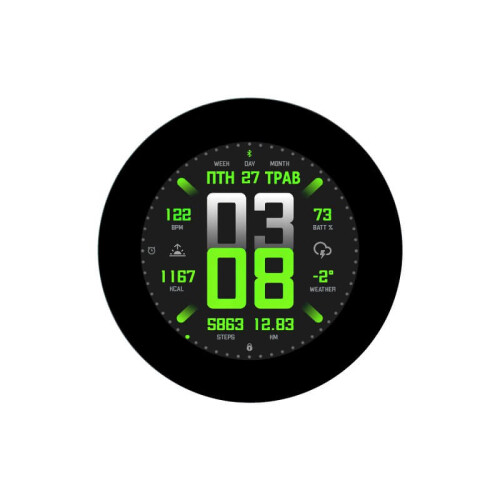

Das ESP32-S3 2,1" Capacitive Touch Round Display Development Board kombiniert ein leistungsstarkes Dual-Core-SoC mit einem brillanten 2,1-Zoll-IPS-Touchdisplay (480×480), das 262.000 Farben darstellt. Das runde Touchscreen-Modul bietet exzellente Farbwiedergabe, weite Betrachtungswinkel und ist ideal für grafische Benutzeroberflächen (GUIs) wie LVGL geeignet. Perfekt für moderne HMI- und IoT-Anwendungen.
Ausgestattet mit einem ESP32-S3R8-Prozessor (bis zu 240MHz), 16MB Flash, 8MB PSRAM sowie WLAN und Bluetooth 5 (BLE), bietet das Board vielfältige Anschlussmöglichkeiten über UART, I2C und GPIO. Zusätzliche Funktionen wie ein 6-Achsen-IMU-Sensor, eine Echtzeituhr, TF-Kartensteckplatz und Akku-Lademanagement runden das Paket ab.
Technische Daten
- Prozessor: Xtensa® 32-Bit LX7 Dual-Core, bis zu 240MHz Taktfrequenz
- Speicher: 512KB SRAM, 384KB ROM, 16MB Flash, 8MB PSRAM
- Display: 2,1" rundes IPS-LCD, 480×480 Pixel, 262K Farben, RGB-Schnittstelle
- Touch: Kapazitiver Touchscreen (CST820), I2C-Schnittstelle mit Interrupt
- Kommunikation: 2,4GHz WLAN (802.11 b/g/n), Bluetooth 5 (LE), Onboard-Antenne
- Sensorik: QMI8658 (6-Achsen-IMU: Gyroskop + Beschleunigungssensor)
- Echtzeituhr: PCF85063 RTC-Chip, Anschluss für RTC-Batterie
- Schnittstellen: USB Type-C, TF-Kartenslot, UART, I2C, 12-PIN GPIO-Header
- Stromversorgung: 5V über USB-C oder 3,7V Lithium-Batterie (MX1.25-Anschluss)
- Sonstiges: Buzzer, Lade-LED, Betriebs-LED, RESET/BOOT-Taster
- Optionen: Flaches Touchpanel oder 2.5D gewölbtes Touchpanel
Hinweise zur Nutzung
- Kompatibel mit ESP-IDF und Arduino IDE
- Unterstützt GUI-Frameworks wie LVGL für flüssige Touch-Oberflächen
- Exzellente Displayqualität mit weitem Betrachtungswinkel und hoher Helligkeit
- Erweiterbar über UART, I2C und GPIO – ideal für schnelle Prototypen
- Unterstützt mehrere Stromsparmodi für energieeffiziente Projekte
Lieferumfang
- 1 × ESP32-S3 2,1" Capacitive Touch Round Display Development Board
