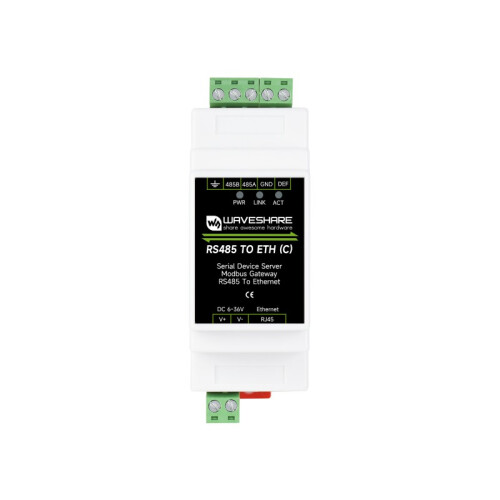

Waveshare RS485-zu-Ethernet Serial Server (C) – 6–36 V, Isolation, DIN-Rail

Der Waveshare RS485-zu-Ethernet Serial Server (Variante C) verbindet RS485-Geräte sicher mit IP-Netzwerken. Er bietet transparente TCP/IP↔RS485-Übertragung, fungiert als Modbus-Gateway und MQTT/JSON-Gateway, und kommt im kompakten DIN-Rail-Gehäuse. Variante C arbeitet mit 6–36 V DC, verfügt über elektrische Isolation und einen Common Ethernet Port (ohne PoE).

Highlights

• Bi-direktionale, transparente Datenübertragung zwischen RS485 und Ethernet
• Gateways: Modbus RTU⇄TCP, MQTT (Baidu/Alibaba/OneNet u. a.), RS485→JSON (HTTP/MQTT POST/GET)
• Betriebsmodi: TCP-Server, TCP-Client (gleichzeitig mit Server), UDP, UDP-Multicast, VCOM
• 6–36 V DC Versorgung, Leistungs-/Signal-Isolation (C-Variante), DIN-Rail-Montage
• 10/100M RJ45 mit 2 kV Überspannungsschutz
• Web-Konfiguration, DHCP/DNS, NTP, frei definierbarer Heartbeat/Registrierung
• Multi-Host Polling ohne Crosstalk

Technische Daten (C-Variante)

• Schnittstellen: RS485 (isoliert) ×1, Ethernet (RJ45) ×1
• Seriell: 300–115200 bps; 5–9 Datenbits; Parität none/odd/even/mark/space
• Protokolle: Ethernet/IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfiguration: Host-Tool, Web-Browser, Device-Management-Library
• Betrieb: TCP-Server/Client (koexistierend), UDP/Multicast, VCOM
• Versorgung: 6–36 V DC (Schraubklemme)
• Isolation: Leistung + Signal (C-Variante); RJ45 mit 2 kV Surge
• Umgebung: −40 … +85 °C; 5 % … 95 % r. F.
• Abmessungen (C): ca. 88.7 × 72.5 × 24.2 mm

Hinweise

• Diese Seite beschreibt explizit die Variante C (RS485 TO ETH (C)) – ohne PoE.
• Für PoE-Betrieb siehe RS485 TO POE ETH (B).
• Bitte die Spannungs-/Variante-Kennzeichnung auf dem Produktlabel beachten.

Artikelinfos

• SKU: 30303  |  Part No.: RS485 TO ETH (C)  |  Brand: Waveshare

Dokumentation

WIKI: www.waveshare.com/wiki/RS485_TO_ETH_(C)
