Waveshare 16-Kanal Ethernet-Relais – Modbus RTU/TCP & PoE

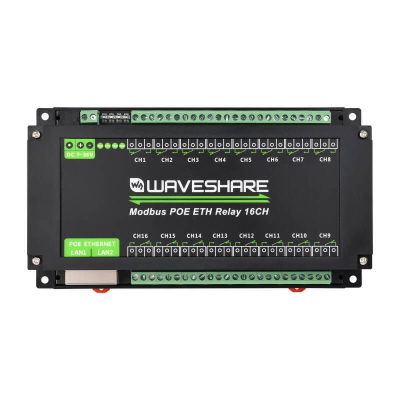

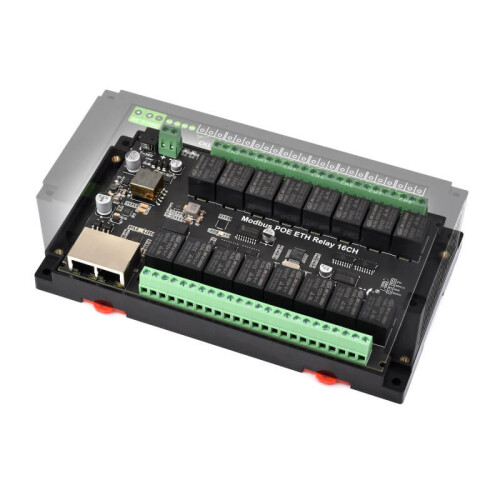

Waveshare 16-Kanal Ethernet-Relaismodul

Leistungsstarkes, industrietaugliches Relaismodul mit Modbus RTU/Modbus TCP, Dual-Ethernet-Ports für Kommunikation/Kaskade und PoE-Stromversorgung (802.3af) oder 7–36 V DC. Ideal für SPS/SCADA, Gebäude- und Anlagensteuerung.

Highlights

• 16 Relais, Kontaktlast ≤ 10 A @ 250 VAC / 30 VDC
• Modbus RTU & Modbus TCP, zusätzlich TCP-Server/Client, UDP (Unicast/Multicast), HTTP, MQTT (Demo)
• Dual-LAN für Kaskade/Weiterleitung; PoE-Kaskade möglich*
• PoE (802.3af) oder DC 7–36 V (Netzteil optional, 12 V empfohlen)
• Industrielle Schutzmaßnahmen: Optokoppler-Isolation, dedizierter Treiber-IC mit Freilaufdiode, Verpolschutz
• Status-LEDs: RUN, STA, TXD, RXD sowie Link/Activity je LAN-Port
• Hutschienen-Gehäuse (ABS) für schnellen Schaltschrank-Einbau

*Jedes Modul benötigt eigene Versorgung oder PoE-Kaskade; PoE-Budget beachten. Max. Leistungsaufnahme ≈ 7 W.

Technische Daten

• Kanäle: 16 Relais, ≤ 10 A @ 250 VAC / 30 VDC
• Protokolle: Modbus RTU, Modbus TCP; TCP-Server/Client, UDP/Multicast, HTTP, MQTT (Demo)
• Netzwerk: 2× RJ45 (Kaskade), DHCP & DNS
• Versorgung: PoE (802.3af) oder DC 7–36 V (Netzteil nicht enthalten)
• Anzeige: RUN, STA, TXD, RXD; Link/Activity je Port
• Gehäuse: ABS, Hutschienen-Montage

Lieferumfang

• 1× Waveshare 16-Kanal Ethernet-Relaismodul (Modbus POE ETH Relay 16CH)

Anwendungen

• Industrie-Automatisierung, Gebäude- und Anlagensteuerung
• Fernschalten von Lasten, SCADA/IIoT, PLC/IPC-Integration

Dokumentation

WIKI: www.waveshare.com/wiki/Modbus_POE_ETH_Relay_16CH
