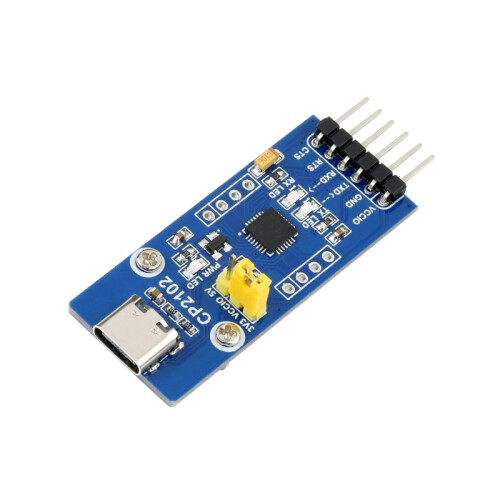

USB-C - UART (TTL) Kommunikationsboard - CP2102

Merkmale

• Unterstützt Mac OS, Linux, Android, WinCE, Windows 7/8/10/11...
• Spannungsausgang unterstützt: 5V oder 3,3V
• Integrierte USB-Schutzvorrichtung: SP0503
• 3x LED-Anzeigen: TXD LED, RXD LED, POWER LED
• Pins zugänglich auf Stiftleisten: TXD, RXD, RTS, CTS
• Andere Pins sind über gebohrte Löcher zugänglich und können leicht an das Anwendungssystem des Anwenders angeschlossen werden (der Pinabstand ist mit dem universellen Prototypenboard kompatibel)

Eigenschaften

• Single-Chip USB zu UART Datenübertragung
  • Keine externen Widerstände erforderlich, kein externer Quarz erforderlich
  • On-Chip Power-On-Reset-Schaltung und Spannungsregler
  • Integrierter 1024-Byte-EEPROM

• USB-Funktionscontroller:

  • USB-Spezifikation 2.0-konform; volle Geschwindigkeit (12 Mbps)
  • USB-Suspend-Status, unterstützt über SUSPEND-Pins

• UART

  • Alle Handshaking- und Modem-Schnittstellensignale
  • Datenformate:
    • Datenbits: 5, 6, 7, 8
    • Stoppbits: 1, 1.5, 2
    • Parität: ungerade, gerade, keine Parität
  • Baudraten: 300bps bis 1Mbps
  • 576 Byte Empfangspuffer; 640 Byte Sendepuffer
  • Hardware- oder X-On/X-Off-Handshaking-Unterstützung
  • Unterstützung von Ereigniszeichen

• Virtuelle COM Port Gerätetreiber

  • Windows 8/7/Vista/Server 2003/XP/2000
  • MAC OS-X/OS-9
  • Linux 2.40 oder höher

• USB-Xpress-Direkttreiber-Unterstützung

  • Windows 7/Vista/Server 2003/XP/2000
  • Windows CE

• Temperaturbereich
  • - 40 bis + 85 °C

Dokumentation

• WIKI (ENG): CP2102 USB UART Board (Type_C)
