Beschreibung
Bei Einbruch der Dunkelheit erhellen die schillernden Neonlichter der Straßen und Gassen die ganze Stadt und verleihen ihr mehr Dynamik. Offensichtlich spielt die Vollfarb-LED-Matrix eine wichtige Rolle. Ob an den Türen von Geschäften, im Bus oder im Taxi, sogar eingebettet in Animationen oder Werbevideos zu sehen.

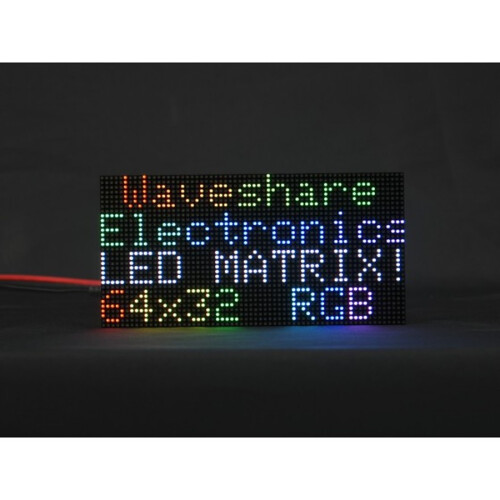

Diese RGB LED-Matrix Panel mit 64 × 32 Pixel mit 2048 Pixel in kompakter Größe sowie Verkettungsoption eröffnen ungeahnte Möglichkeiten der individuellen Anzeigedarstellung, ob in kleinem Stil oder großen Rahmen!
- 2048 einzelne RGB-LEDs, vollfarbige Anzeige, einstellbare Helligkeit
- 64×32 Pixel, 2,5 mm Abstand, ermöglicht die Anzeige von Text, bunten Bildern oder Animationen
- 160×80mm Abmessungen, moderate Größe, geeignet für DIY Desktop-Display oder Wandmontage Display
- An Bord mit zwei 2*8 Pin IDC Ports (auch HUB75 genannt):
- 1 x für Controller Dateneingang
- 1 x für Datenausgang (Port für die Verkettung mehrerer Panels)
- Bietet Open-Source-Entwicklungsressourcen (z.B. Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino, mit ausreichend RAM versehen!)
- Geeignete Stromversorgung: 5V mit mind. 3A (oder klicke hier)
Eigenschaften
| Maße | 160 mm × 80 mm |
|---|---|
| PIXEL | 64 × 32 = 2048 Pixel |
| Abstand | 2,5 mm |
| PIXEL FORM | 1R 1G 1B |
| BLICKWINKEL | ≥140° |
| KONTROLLTYP | Synchronisation |
| Abtastrate | 1/16 Scan |
| Buchsen | HUB75 / 2×8 IDC Buchse |
| STROMVERSORGUNG | 5V / 2.5A (VH4 Stiftleiste) |
| Leistung | ≤12W |
| PIN | Beschreibung | PIN | Beschreibung |
|---|---|---|---|
| +5V | 5V Power Input | GND | Ground |
| R1 | R higher bit data | R2 | R lower bit data |
| G1 | G higher bit data | G2 | G lower bit data |
| B1 | B higher bit data | B2 | B lower bit data |
| A | A line selection | B | B line selection |
| C | C line selection | D | D line selection |
| E | E line selection | CLK | clock input |
| LAT/STB | latch pin | OE | output enable |
Lieferumfang:
- RGB Matrix Panel (64 × 32 Pixel)
- 1 × IDC - (2 × 8 Pin) Stecker zu Dupont Pin Buchsen (zur Anschluss am GPIO)
- 1 × IDC - (2 × 8 Pin) Steckerkabel (für die Verkettung mehrerer Panels)
- 1 × VH4 Stromstecker
- 1 × DC Strombuchse (2,1mm Durchmesser)
