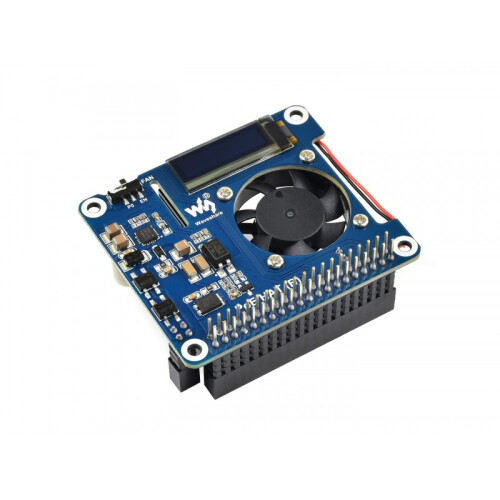

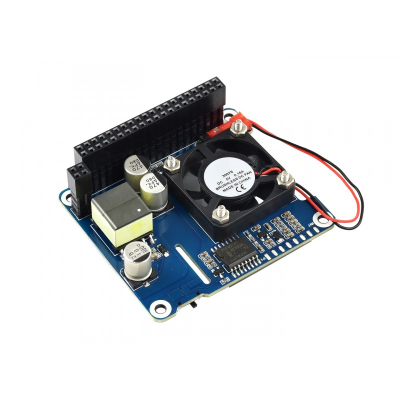

Power over Ethernet HAT 802.3af PoE network for Raspberry Pi

Power Over Ethernet HAT Für Raspberry Pi 3B + / 4B, 802.3af-konform

Der PoE HAT (B) ist ein 802.3af-kompatibles Power Over Ethernet-Zubehör für den Raspberry Pi 3B + / 4B. Mit diesem kleinen HAT und einigen geeigneten 802.3af-kompatiblen Stromversorgungsgeräten können Sie sowohl die Netzwerkverbindung als auch die Stromversorgung für Ihren Raspberry Pi in nur einem Ethernet-Kabel bereitstellen.

Eigenschaften

• Standard Raspberry Pi 40PIN GPIO-Header, unterstützt Raspberry Pi 3B + / 4B
• PoE-Fähigkeit (Power Over Ethernet) , 802.3af-konform
• Vollständig isoliertes Schaltnetzteil (SMPS)
• 0,91 "OLED zur Überwachung der Prozessortemperatur, IP-Adresse und des Lüfterstatus in Echtzeit
• Der integrierte Lüfter ermöglicht das automatische Laufen beim Einschalten ODER die programmierbare Steuerung, die über einen Schalter konfiguriert wird
• Integriert den PCF8574-E / A-Expander für den I2C-Bus, bietet Pin P0 für die direkte Lüftersteuerung und weitere Ersatz-E / A-Pins
• Onboard PCF8574 Chip: PCF8574 IO-Expander für I2C-Bus mit 8 IO-Pins, davon P0 für die Lüftersteuerung
• Cooling Fan: Ermöglicht die automatische Ausführung beim Einschalten ODER bei der programmierbaren Steuerung, konfiguriert durch den Switch Automatisches Ein- und Ausschalten abhängig von der Temperatur des Raspberry Pi-Prozessors

Spezifikationen

• POE Spannung Eingang: 37V ~ 57V DC
• POE Spannung/Strom Ausgang: 5V 2.5A DC
• Netzwerk Standard: 802.3af PoE
• OLED Größe: 0.91"
• OLED Pixel: 128x32
• OLED Treiber: SSD1306
• OLED Farbe: white
• Dimension: 56.5 × 65mm

Dokumente

• Power over Ethernet HAT 802.3af PoE network for Raspberry Pi - WIKI
