Beschreibung

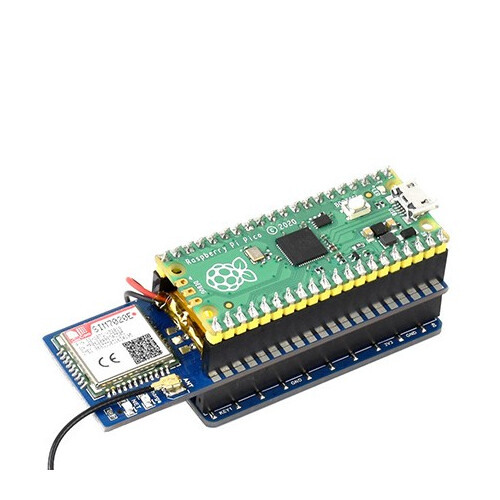

Das Pico-SIM7020E-NB-IoT ist ein NB-IoT-Modul (NarrowBand-Internet of Things), das für Raspberry Pi Pico entwickelt wurde. Es unterstützt mehrere NB-IoT-Frequenzbänder, kann über serielle AT-Befehle gesteuert werden und unterstützt Kommunikationsprotokolle wie HTTP / MQTT / LWM2M / COAP usw. Es ist die ideale Wahl für IoT-Anwendungen wie intelligente Instrumente, Asset Tracking, Fernüberwachung usw.
Achtung!
In diesem Artikel wird auf das Raspberry Pi Pico Stiftleisten angelötet und auf den SIM7020E Modul die Header!
Beachten Sie den Lieferumfang!
Eigenschaften
- Standard Raspberry Pi Pico Header, unterstützt Boards der Raspberry Pi Pico Serie
- UART-Kommunikation, Steuerung serieller AT-Befehle, Unterstützung mehrerer Kommunikationsprotokolle, Unterstützung mehrerer Cloud-Plattformen
- Integriert einen 3,7-V-Li-Po-Batterieanschluss und einen Ladekreis, ermöglicht die Stromversorgung über einen externen wiederaufladbaren Li-Po-Akku oder das Aufladen nacheinander
- 2x LED-Anzeigen zur Überwachung des Betriebszustands des Moduls
- Onboard Nano SIM-Kartensteckplatz für NB-IoT-spezifische Karte
- Kommt mit Entwicklungsressourcen und Handbuch (MicroPython-Beispiele)
| Kommunikation | |
|---|---|
| Frequenzband | LTE-FDD: B1/B3/B5/B8/B20/B28 |
| Datenrate | 26.15kbps (DL) / 62.5kbps (UL) |
| Kommunikationinterface | UART |
| Baudrate | 300bps~921600bps (115200bps by default) |
| Kommunikation Protokol | TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS/DTLS/DNS/NTP |
| Einsatzgebiete | Asia, Europe, Africa, Australia |
| Betrieb | |
| Stromversorgung | Externer LiPo Akku oder Raspberry Pi Pico USB Anschluss |
| Akku Eingangsspannung | 3.7V ~ 4.2V |
| Logic Level | 3.3V |
| Stromverbrauch | Leerlauf Mode: 5.6mA Schlaf Mode: 0.4mA PSM Mode: 3.4uA |
| Dimensionen | 73.5 x 24.00mm |
Lieferumfang
- 1x Pico SIM7020E NB-IoT Modul für Raspberry Pi Pico Kit von Waveshare (Artikelnummer WS19622)
- 1x Raspberry Pi Pico
- 1x Löten der Stiftleisten auf Raspberry Pi Pico
- 1x Löten der Header auf den SIM7020E Modul
