Beschreibung

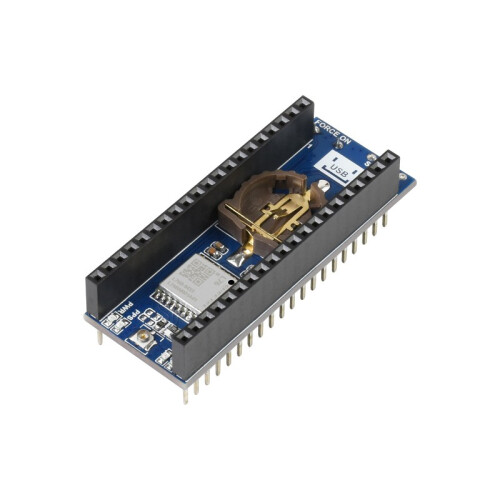

Das Pico GPS L76B ist ein GNSS-Modul, das für Raspberry Pi Pico entwickelt wurde und mehrere Satellitensysteme unterstützt, einschließlich GPS, BDS und QZSS. Es hat Vorteile wie schnelle Positionierung, hohe Genauigkeit und geringer Stromverbrauch usw. In Kombination mit dem Raspberry Pi Pico ist es einfach, die globale Navigationsfunktion zu verwenden.
Eigenschaften
- Standard Raspberry Pi Pico-Header, unterstützt Platinen der Raspberry Pi Pico-Serie
- Unterstützung mehrerer Satellitensysteme: GPS, BDS und QZSS
- EINFACH, Selbstverfolgungs-Vorhersagetechnologie, hilft bei der schnellen Positionierung
- AlwaysLocate, intelligenter Controller des periodischen Modus zum Energiesparen
- Unterstützt D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
- UART-Kommunikationsbaudrate: 4800~115200bps (9600bps standardmäßig)
- Onboard-Batteriehalter, unterstützt wiederaufladbare ML1220-Zellen, zum Aufbewahren von Ephemeriden-Informationen und Heißstarts
- 4x LEDs zur Anzeige des Modulbetriebszustandes
- Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython Beispiele)
Spezifikationen
| GNSS | |
|---|---|
| Frequency band: GPS L1 (1575.42Mhz) BD2 B1 (1561.098MHz) |
Channels: 33 tracking ch, 99 acquisition ch, 210 PRN ch |
| C/A code | |
| SBAS: WAAS, EGNOS, MSAS, GAGAN | |
| Horizontal position accuracy (autonomous positioning) |
<2.5m CEP |
| Time-To-First-Fix @ -130dBm (EASY enabled) |
Cold starts: <15s |
| Warm starts: <5s | |
| Hot starts: <1s | |
| Sensitivity | Acquisition: -148dBm |
| Tracking: -163dBm | |
| Re-acquisition: -160dBm | |
| Dynamic performance | Altitude (max): 18000m |
| Velocity (max): 515m/s | |
| Acceleration (max): 4g | |
| OTHERS | |
| Communication interface | UART |
| Baudrate | 4800~115200bps (9600bps by default) |
| Update rate | 1Hz (default), 10Hz (max) |
| Protocols | NMEA 0183, PMTK |
| Power supply voltage | 5V |
| Operating current | 13mA |
| Overall current consumption | < 40mA@5V (Continue mode) |
| Operating temperature | -40? ~ 85? |
| Dimensions | 52 × 21mm |
Dokumenation
