PCIe zu M.2 E Key Adapter PoE HAT - Raspberry Pi 5 - NGFF M.2 E Key

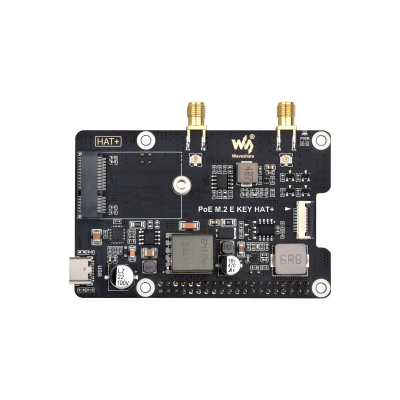

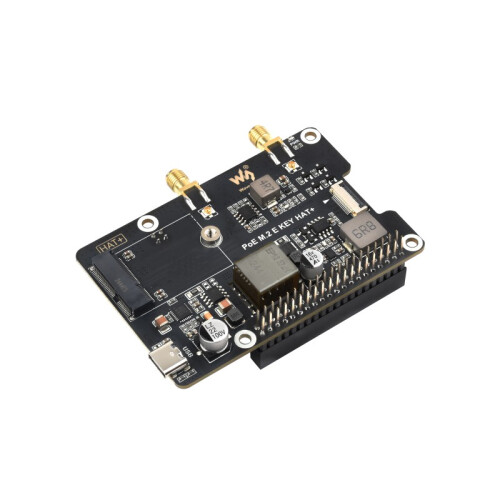

Das PoE M.2 E KEY HAT+ von Waveshare ist ein PCIe-zu-M.2 E-Key Adapter mit PoE-Funktion für Raspberry Pi 5 und erlaubt kabellose Erweiterungen per NGFF 2230 Wireless-NIC bei gleichzeitiger Stromversorgung über Power over Ethernet.

Eigenschaften

• PoE Eingangsbereich 37V ~ 57V DC
• Stromausgänge GPIO Header 5V 4.5A (MAX) und 2P Header 12V 2A (MAX)
• Netzwerkstandard IEEE 802.3af/at PoE
• M.2 Slot: M.2 E Key, kompatibel mit A/E Key und E Key
• Unterstützt gängige Wireless NIC Module wie AX210, AX200, RTL8822CE, BE200
• Onboard SMA female Antennenanschluss und IPEX Adapterkabel
• Unterstützt USB Bluetooth via USB-Adapter wenn Wireless NIC installiert ist
• Verbindung zum Raspberry Pi 5 über 16-Pin PCIe Kabel, Standard 40-Pin GPIO Stack-Header
• Abmessungen 56.0 × 85.0 mm

Kompatible Addons

• Wireless BE200 NIC Tri Band WiFi 7 mit Bluetooth 5.4, NGFF M.2 E Key

Technische Daten

• PoE Eingangsbereich: 37V ~ 57V DC
• 5V Ausgang am GPIO Header: bis 4.5A (MAX)
• 12V Ausgang am 2P Header: bis 2A (MAX)
• PCIe: PCIe ×1, unterstützt Gen2/Gen3 Modi
• M.2 Slot: M.2 E Key, 2230 Größe empfohlen
• Netzwerkstandard: IEEE 802.3af/at
• Abmessungen: 56.0 × 85.0 mm
• Gewicht: ca. 0.099 kg

Lieferumfang

• PoE M.2 E KEY HAT+ × 1
• USB Type-C Adapter (E) × 1
• IPEX 1 zu IPEX 4 Adapterkabel ~6 cm × 2
• 16P-Cable-40mm × 1
• Schrauben-Pack × 1

Dokumentation

PoE M.2 E KEY HAT+ Dokumentation
