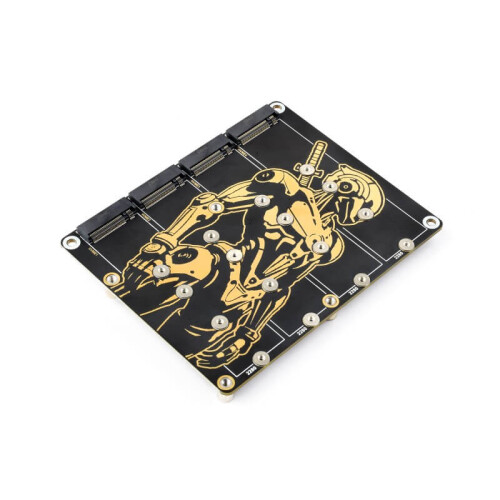

PCIe zu 4-Kanal M.2 NVMe SSD Adapterleser für Raspberry Pi 5

Das PCIe zu 4-Kanal M.2 NVMe SSD Adapter-Board für Raspberry Pi 5 von Waveshare ist eine leistungsstarke Erweiterung für alle, die die Speicherkapazität und Geschwindigkeit ihres Raspberry Pi 5 auf ein neues Level bringen möchten. Mit Unterstützung für bis zu vier NVMe-M.2-SSDs bietet dieses HAT eine schnelle PCIe Gen2-Datenverbindung, flexibles SSD-Management und sogar die Möglichkeit, den Raspberry Pi direkt über das Board mit Strom zu versorgen. Ideal für Serverprojekte, Datenlogging, Medienspeicher und viele weitere Anwendungen, bei denen hohe Performance gefragt ist.

Hauptmerkmale:

• Vierfache NVMe-Erweiterung: Unterstützt bis zu 4 NVMe-M.2-SSDs (Größen: 2280 / 2260 / 2242 / 2230), ideal zur Erweiterung von Speicher und Systemgeschwindigkeit.
• Hohe Übertragungsgeschwindigkeit: PCIe Gen2 (PCIe 2.0 x1) Anbindung sorgt für erheblich schnellere Lese-/Schreibgeschwindigkeit im Vergleich zum microSD-Slot des Raspberry Pi 5.
• Bootfähig von SSD: Ermöglicht das direkte Booten des Raspberry Pi 5 von einer NVMe-SSD für verbesserte Systemleistung und Stabilität.
• Flexible Stromversorgung: Mit integriertem DC-Anschluss (7–24V) und 3-Pin-Kabel zur direkten Stromversorgung des Pi5 mit bis zu 5V/5A – alternativ auch über den Pi selbst betreibbar.
• Benutzerfreundlich: LED-Indikatoren zeigen den Betriebsstatus an, und der Anschluss erfolgt einfach über ein 16-Pin-FFC-Kabel an den Pi 5.
• Stapelbares Design: Ermöglicht modulare und platzsparende Erweiterungen.

Technische Spezifikationen:

• Modell: PCIe TO 4-CH NVMe Board (B)
• Kompatibilität: Raspberry Pi 5 (über 16-poliges PCIe-FFC-Interface)
• Unterstützte SSDs: NVMe M.2 SSDs (2280, 2260, 2242, 2230)
• Protokoll: Nur NVMe (kein SATA-Support)
• Datenübertragung: PCIe Gen2 (x1)
• Stromversorgung: 7–24V über DC-Buchse / 5V/5A über 3-Pin Kabel
• Zusätzliche Features: Onboard-LEDs, stromversorgbar über den Pi, stapelbar
• Abmessungen: Siehe Herstellerdokumentation

Lieferumfang:

• 1x PCIe zu 4-Kanal M.2 NVMe SSD Adapter-Board für Raspberry Pi 5
• 1x 16-poliges FFC-Kabel (70mm)
• 1x 3-Pin Stromversorgungs-Kabel
• 1x Optional: 12V/4A Netzteil

Dokumentation:

Waveshare Wiki zum PCIe TO 4-CH NVMe Board (B)
