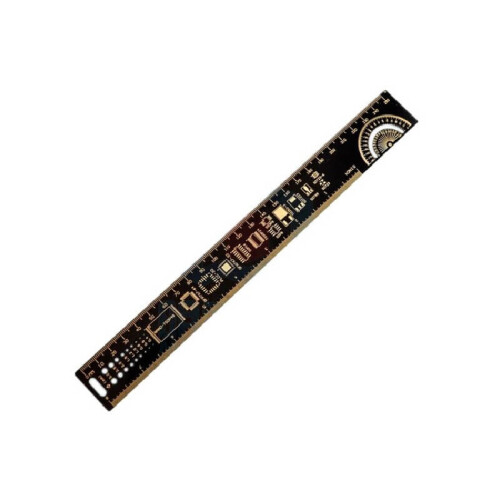

PCB Lineal - 25cm

Als Sie zum ersten Mal eine oberflächenmontierte Komponente gelötet haben, waren Sie vielleicht überrascht: "Das sind wirklich kleine Teile!" und es gibt auch Dutzende verschiedener Namen! QFN, LQFP32, SOIC, SOP, SOT23, TO-92, was bedeuten sie und wie können Sie ihre Größe bestimmen? Jetzt können Sie eine Referenzplatine griffbereit haben, mit diesem schicken PCB-Referenzlineal.

Dieses ca. 25 cm lange Standarddicken-FR4-Goldplatten-Lineal enthält die gängigsten Gehäuse für Komponenten, auf die Sie stoßen werden. Es verfügt auch über eine Schriftgrößenübersicht, ein Leiterbahnbreiten-Diagramm und eine Reihe von Bohrungen in AWG-Größen, sodass Sie Ihre Drahtstärken beurteilen können.

Merkmale

• Lineallänge: 26 cm (Messbereich: 25 cm)
• Linealbreite: 3 cm
• Linealdicke: 1,6 mm

Spezifikationen

• Mikro-Projektor
• PCB-Markierungen für:
  • NAND-TSOP48
  • QFP7X7-64
  • SOP16
  • QFN7X7-32
  • TSSOP24
  • SOP8
  • SSOP8
  • TO252-3
  • SOT223
  • SOT89
  • SOT23-6
  • SOT23
  • PLCC-20
• Linealmarkierungen in cm und Zoll (25 cm / 8 Zoll)
• Löcher für Litzen (0,4 - 3,0 mm)
• Gängige Breitenmarkierungen für Litzen
