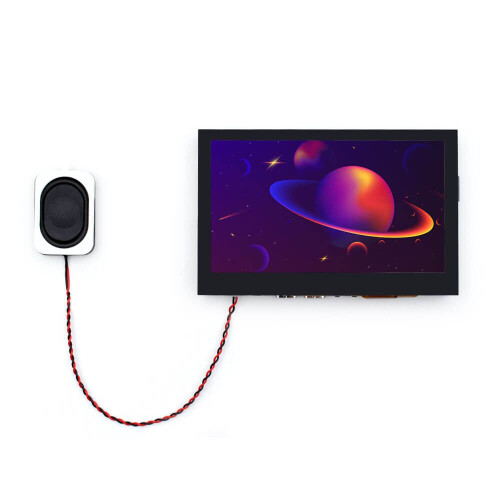

Dieses ESP32 4,3 Zoll IPS Display könnte ein ideales Anzeige und Steuergerät für IoT Anwendungen sein. Sein hochhelles IPS Display mit einer Auflösung von 800x480 bietet eine schöne Anzeige, und zusammen mit 5 Punkt Kapazitiv Touch eignet es sich hervorragend für Anwendungen wie Hausautomation. Die Onboard SD Karte und die RTC ermöglichen das Aufzeichnen und Abspielen von Daten. Zusätzlich gibt es 2 Mabee/Grove Anschlüsse, sodass Benutzer verschiedene Sensoren an dieses Board anschließen können, um sofort persönliche Prototyp Projekte zu erstellen.
LVGL Demo:
Es unterstützt auch die LovyanGFX Bibliothek.
ESP32 S3 Parallel TFT Vergleich: 3.5" VS 4.3"
| Artikel | 3.5" | 4.3" |
|---|---|---|
| MCU | ESP32 S3 WROOM 1 N16R2 | ESP32 S3 WROOM 1 N16R8 |
| Flash | 16MB | 16MB |
| PSRAM | 2MB | 8MB |
| Dual USB | JA | JA |
| LCD Größe | 3.5" | 4.3" |
| LCD Treiber | ILI9488 | Unbekannt, ähnlich dem ST7282 |
| Schnittstelle | MCU8080 16bit (I80) | RGB565 |
| Auflösung | 480x320 | 800x480 |
| Touchpanel Treiber | FT6232 | GT911 |
| MicroSD | JA | JA |
| Mabee Schnittstelle | 1*I2C; 1*GPIO | 1*I2C; 1*GPIO |
| Schaltfläche | Reset*1; Boot*1 | Reset*1; Boot*1 |
Funktionen:
- Controller: ESP32 S3 WROOM 1, PCB Antenne, 16MB Flash, 8MB PSRAM, ESP32 S3 WROOM 1 N16R8
- Drahtlos: WiFi & Bluetooth 5.0
- LCD: 4,3 Zoll High Lightness IPS
- FPS: >30
- Auflösung: 800x480
- LCD Schnittstelle: RGB 565
- Touchpanel: 5 Punkt Touch, kapazitiv
- Touchpanel Treiber: GT911
- USB: Dual USB Type C (einer für USB to UART und einer für native USB)
- USB to UART Chip: CP2104
- Stromversorgung: USB Type C 5,0V (4,0V~5,25V)
- Schaltfläche: Flash Taste und Reset Taste
- Mabee Schnittstelle: 1*I2C; 1*GPIO
- MicroSD: Ja
- Arduino Unterstützung: Ja
- Type C Stromversorgung: Nicht unterstützt
- Betriebstemperatur: 40℃ bis +85℃
Anwendungsfälle:
Hausautomation:
Perfekt für die Erstellung benutzerfreundlicher Schnittstellen für Hausautomationssysteme, die sowohl visuelles Feedback als auch Touch Steuerung bieten.
Datenerfassung und Wiedergabe:
Mit der Onboard SD Karte und der RTC ist es ideal für Anwendungen, die eine Datenaufzeichnung und wiedergabe erfordern, wie z.B. Umweltüberwachung oder Systemdiagnosen.
Prototyping mit Sensoren:
Nutzen Sie die Mabee/Grove Anschlüsse, um schnell Prototypen zu erstellen und sensorbasierte Projekte zu entwickeln, die Funktionalität und Interaktivität verbessern.
