Maduino Zero 4G LTE SIM7600G-H

Maduino Zero 4G LTE (SIM7600E-H/G)

Das Maduino Zero 4G LTE Modul ist eine vielseitige Lösung für drahtlose 4G-Kommunikation. Es basiert auf dem SIMCOM SIM7600E-H/G Cat-4-Modul und dem ATSAMD21G18A Mikrocontroller. Dank Arduino-Kompatibilität eignet es sich ideal für IoT-Projekte, Fernüberwachung, SMS- und Telefonfunktionen sowie als 4G-Modem für PC oder Raspberry Pi.

Hinweis zur Verfügbarkeit

Da die A-Version des SIM7600 derzeit schwer erhältlich ist, wird alternativ die G-Version angeboten. Diese ist weltweit einsetzbar und empfiehlt sich für alle Regionen außerhalb der E-Version-Abdeckung.

Mögliche Anwendungsbereiche

• IoT-Datenkommunikation: Über AT-Kommandos können Mikrocontroller wie Arduino oder STM32 eine Internetverbindung aufbauen, z. B. für Temperaturüberwachung oder Bildübertragung.
• Telefon und SMS: Mit angeschlossenem Kopfhörer kann das Modul als Mobiltelefon genutzt werden – z. B. in Alarmanlagen oder Sicherheitslösungen.
• 4G-Modem für PC oder Raspberry Pi: Nach Installation der passenden Treiber kann das Modul als Netzwerkgerät verwendet werden. Treiber und Dokumentation findest du hier im Wiki.

Technische Daten

• LTE Cat-4: Downlink bis 150 Mbps, Uplink bis 50 Mbps
• GNSS-Unterstützung (z. B. GPS, GLONASS)
• Arduino Zero-kompatibel, verwendbar mit Arduino IDE
• Zwei USB-C-Anschlüsse: einer für MCU-Programmierung, einer für SIM7600-Modul
• Audio-Chip: NAU8810
• Unterstützt: Dial-Up, Telefon, SMS, TCP, UDP, DTMF, HTTP, FTP
• Duale microSD-Karten-Slots
• Stromversorgung über USB: 4.8–5.5 V (typisch 5 V)
• Akku-Betrieb: 3.4–4.2 V (typisch 3.7 V), mit integriertem 1 A-Ladechip
• Schutz: Überladung (OCP) bei 4.3 V, Tiefentladung (ODP) bei 2.5 V

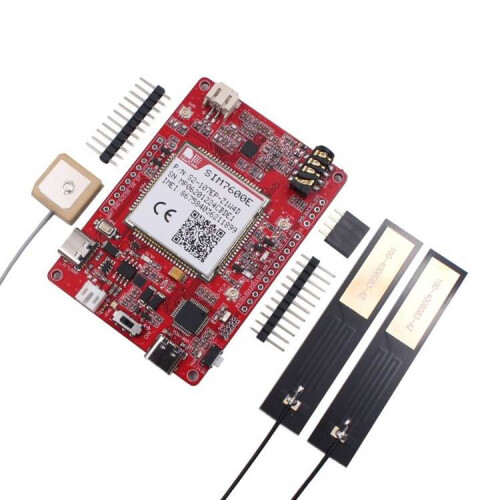

Lieferumfang

• 1× Maduino Zero 4G LTE Board
• 1× GPS-Antenne
• 2× LTE-Antennen

Regionale Kompatibilität

E-Version: Europa, Südostasien, Afrika, Südkorea
A-Version: Nordamerika
G-Version: Weltweit kompatibel (empfohlen für globale Nutzung)

Downloads & Ressourcen

• Technisches Wiki mit Treibern & Firmware
• PCB-Design & Fertigung (optional für Eigenentwicklungen)
