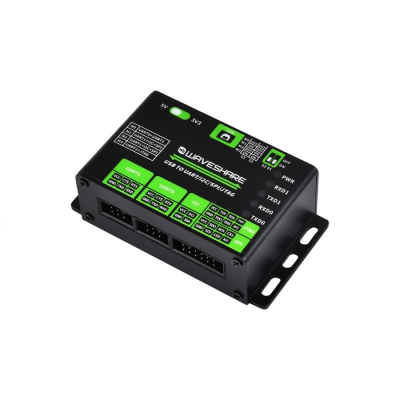

Erschließen Sie das volle Potenzial Ihrer Projektentwicklung mit dem vielseitigen Waveshare USB to UART/I2C/SPI/JTAG Converter. Dieses Tool ermöglicht die einfache Steuerung und das problemlose Debuggen von Schnittstellengeräten über Ihren PC, bietet ultimativen Komfort und Flexibilität. Mit Kompatibilität für verschiedene Betriebssysteme (Windows, Linux und MacOS) und 4 verschiedenen Layout-Optionen für Ihr Projekt. Unterstützt Hochgeschwindigkeits-UART-Schnittstellen mit bis zu 9 Mbps Baudrate und verfügt über CTS und RTS Hardware-Flusskontrolle. Die integrierte 3,3V/5V-Pegelumwandlung und ESD-Schutz gewährleisten eine sichere und stabile Kommunikation. Ein präzise gefertigtes Aluminiumgehäuse macht den Waveshare Converter zur idealen Lösung für Schnittstellen und Debugging.
Unterstützte Betriebssysteme
- Windows 7/8/8.1/10/11
- Linux
- MacOS
Merkmale

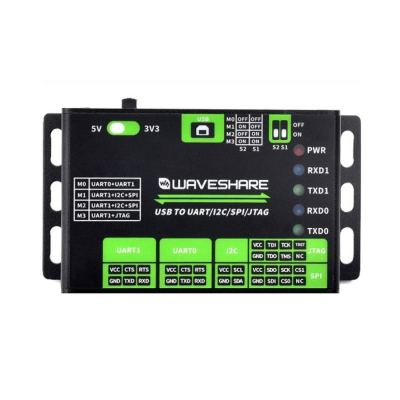

- Unterstützt verschiedene Layouts:
- USB zu 2-Ch UART
- USB zu 1-Ch UART + 1-Ch I2C + 1-Ch SPI
- USB zu 1-Ch UART + 1-Ch JTAG
- Unterstützt 2-Ch High-Speed UART-Schnittstellen mit einer Baudrate von bis zu 9 Mbps und CTS- und RTS-Hardware zur automatischen Flusskontrolle.
- Unterstützt 1-Ch I2C-Schnittstelle, um EEPROMs oder I2C-Geräte wie OLEDs und Sensoren einfach über den Hostcomputer zu bedienen.
- Unterstützt 1-Ch SPI-Schnittstelle mit zwei Chip-Auswahl-Signalpins, um 2-Ch SPI-Slave-Geräte zu verschiedenen Zeiten zu steuern.
- Unterstützt 1-Ch JTAG-Schnittstelle, die mit OpenOCD zum Debuggen und Testen verwendet werden kann. (Aufgrund begrenzter Testmöglichkeiten von Chips und Softwarefunktionen müssen Benutzer diese Funktion selbst evaluieren und testen.)
- Integrierte 3,3V- und 5V-Pegelwandlungsschaltung zur Verbesserung der Kompatibilität.
- Integrierte rücksetzbare Sicherung und ESD-Schutzschaltung bieten Schutz vor Überstrom und Überspannung für eine sichere und stabile Kommunikation.
- Gehäuse aus Aluminiumlegierung mit oxidierter, matt polierter Oberfläche, CNC-gefräste Öffnung, solide und langlebig, präzise gefertigt.
- Hochwertige USB-B- und DC-Steckverbinder für einfaches Einstecken und Herausziehen, langlebig und zuverlässig, mit Anti-Rückwärtsschutz.

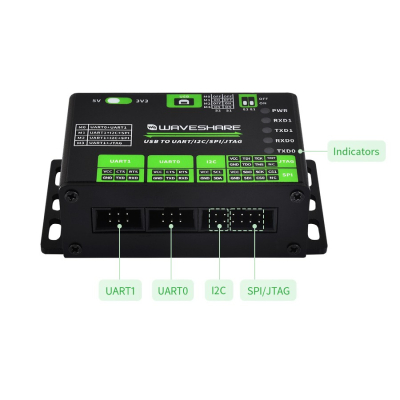

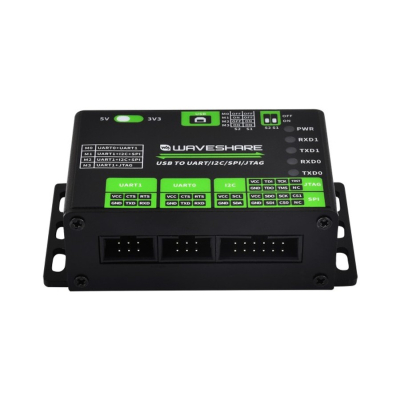

Indikatorvorstellung
| INDIKATORVORSTELLUNG | |
|---|---|
| PWR | Stromversorgungsanzeige, leuchtet auf, wenn USB angeschlossen ist und Spannung erkannt wird |
| RXD1 | UART1 Empfangsanzeige, leuchtet auf, wenn der Geräteport Daten zurückschickt |
| TXD1 | UART1 Sendeanzeige, leuchtet auf, wenn der USB-Port Daten sendet |
| RXD0 | UART0 Empfangsanzeige, leuchtet auf, wenn der Geräteport Daten zurückschickt |
| TXD0 | UART0 Sendeanzeige, leuchtet auf, wenn der USB-Port Daten sendet |
Technische Daten

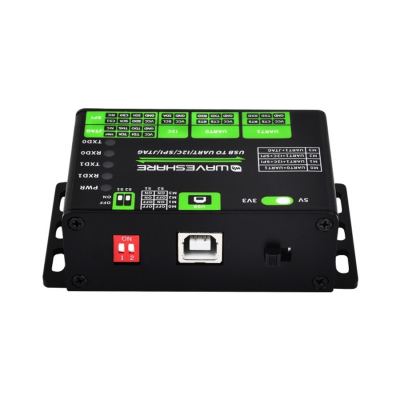

| HOST-SCHNITTSTELLE | USB | |
|---|---|---|
| STROMVERSORGUNG | USB-Anschluss, 5V | |
| BETRIEBSSPANNUNG | 3,3V/5V (über Schalter an Bord auswählbar) | |
| USB | Stecker | USB-B |
| Schnittstellenschutz | Rücksetzbare Sicherung, ESD-Schutz | |
| UART | Kanal | 2 (der rote DIP-Schalter muss auf M0-Modus eingestellt werden) |
| Stecker | 6PIN IDC-Steckverbinder | |
| Baudrate | 1200 bps～9 Mbps | |
| Hardware-Flusskontrolle | CTS und RTS | |
| I2C | Kanal | 1 (der rote DIP-Schalter muss auf M1/M2-Modus eingestellt werden) |
| Stecker | 12PIN IDC-Steckverbinder (die ersten 4 Pins sind I2C) | |
| SPI | Kanal | 1 (der rote DIP-Schalter muss auf M1/M2-Modus eingestellt werden) |
| Stecker | 12PIN IDC-Steckverbinder (die letzten 8 Pins sind SPI) | |
| JTAG | Kanal | 1 (der rote DIP-Schalter muss auf M3-Modus eingestellt werden) |
| Stecker | 12PIN IDC-Steckverbinder (die letzten 8 Pins sind JTAG) | |

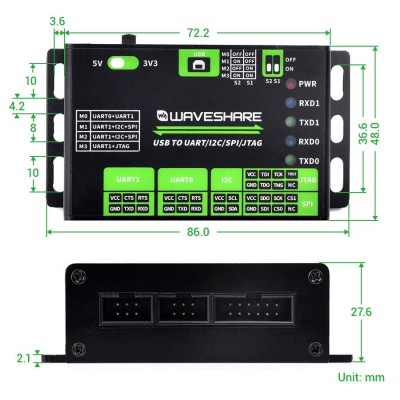

| ABMESSUNGEN | 86,0 × 48,0 × 27,6mm | |

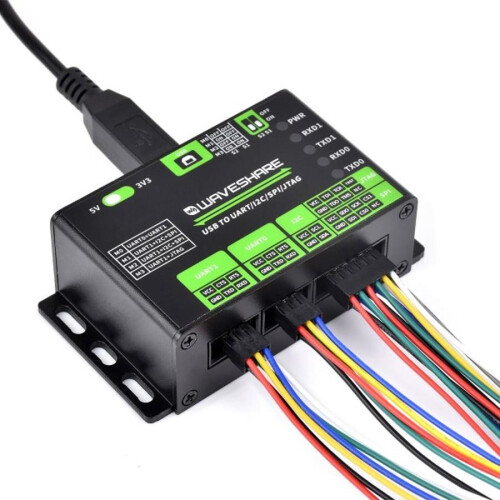

Lieferumfang:
- 1 × USB zu UART / I2C / SPI / JTAG Konverter
- 1 × USB type A to type B cable ~1.2m
- 1 × 12PIN cable ~20cm
- 2 × 6PIN cable ~20cm
