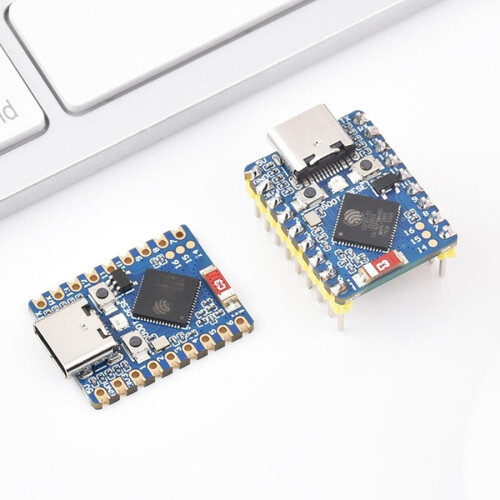

ESP32-S3 Zero Dev Board - Xtensa 32-bit LX7 240MHz Dual-Core Processor - WiFi - BT 5

Das ESP32-S3-Zero Development Board, angetrieben durch den effizienten ESP32-S3FH4R2 Low-Power MCU-basierten SoC, bietet Vielseitigkeit und Energieeffizienz. Ausgestattet mit einem Dual-Core Xtensa® 32-bit LX7 Prozessor, unterstützt es 2.4GHz Wi-Fi und Bluetooth® 5 (LE) für nahtlose Konnektivität. Das Board verfügt über umfangreiche Speicher- und Cacheressourcen, einschließlich 4 MB Onboard-Flash-Speicher, und vereinfacht die Integration durch sein gegossenes Moduldesign und die Onboard-Keramikantenne. Flexible Takteinstellungen und die Steuerung der Modulstromversorgung gewährleisten einen optimalen Stromverbrauch in verschiedenen Szenarien. Das Board verfügt über einen seriellen USB-Port-Controller mit voller Geschwindigkeit und 34 konfigurierbare GPIO-Pins, die Anpassungsmöglichkeiten für eine Vielzahl von Projekten bieten.

Board-Spezifikationen:

• Ausgestattet mit Xtensa® 32-bit LX7 Dual-Core Prozessor, bis zu 240MHz Hauptfrequenz
• Unterstützt 2,4GHz Wi-Fi (802.11 b/g/n) und Bluetooth® 5 (LE)
• Eingebauter 512KB SRAM und 384KB ROM, onboard 4MB Flash-Speicher und 2MB PSRAM
• Gegossenes Modul und Onboard-Keramikantenne, ermöglicht direktes Löten auf der Trägerplatine
• Flexible Taktung, Optimierung der Steuerelemente sowie unabhängige Einstellung der Modulstromversorgung für niedrigen Stromverbrauch
• Integrierter USB-Controller (sehr hohe Transferrate)
• 34 GPIO-Pins ermöglichen flexible Konfiguration der Pin-Funktionen
• Einschließlich:
  • 4 × SPI
  • 2 × I2C
  • 3 × UART
  • 2 × I2S
  • 2 × ADC

Unterstütze Programmsprachen:

• MicroPyton
• C/C++ (Arduino/ESP-IDF)

Hardware Legende

1. ESP32-S3FH4R2 Dual-Core Prozessor mit bis zu 240MHz Betriebsfrequenz
2. USB Typ-C Anschluss
3. ME6217C33M5G low dropout LDO, 800mA (Max)
4. WS2812 RGB LED
5. 2.4G Keramik-Antenne
6. BOOT-Taste (Drücke darauf und danach die RESET-Taste, um in den Download-Modus zu gelangen)
7. RESET-Taste
8. ESP32-S3FH4R2-Pins

Hinweis: Lesen Sie die umfassende Dokumentation für den ESP23 S3 Zero Dev Board, um das volle Potenzial des Boards auszuschöpfen.

Dokumentation:

• WIKI: ESP23 S3 Zero Dev Board
