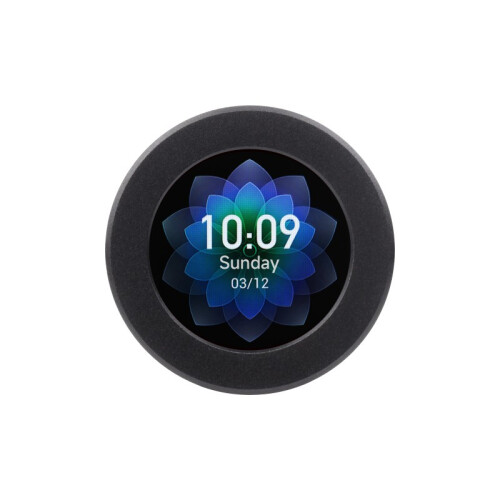

ESP32-S3 IPS 1.28" Runddisplay 32-bit LX7 Dual-core Processor & CNC Metallgehäuse

ESP32-S3 Entwicklungsboard mit 1.28" Runddisplay & CNC-Metallgehäuse

Das ESP32-S3 LCD-1.28-B ist ein kompaktes, leistungsfähiges Entwicklungsboard mit integriertem rundem 1.28 Zoll IPS-Display (240×240 px), CNC-gefrästem Aluminiumgehäuse und vielen weiteren Funktionen. Ideal für moderne IoT-, Sensorik- und Anzeigeanwendungen mit WiFi und Bluetooth-Konnektivität.

Highlights

• Prozessor: Xtensa® 32-bit LX7 Dual-Core, bis zu 240 MHz
• Funk: WiFi 802.11 b/g/n und Bluetooth® 5 (BLE), integrierte Antenne
• Speicher: 512 KB SRAM, 384 KB ROM, 2 MB PSRAM, 16 MB Flash
• Display: 1.28" rundes IPS-LCD, 240×240 px, 65K Farben, GC9A01-Treiber
• Gehäuse: CNC-Metallgehäuse mit matter Acrylbodenplatte
• Sensoren: 6-Achsen IMU (Beschleunigung + Gyroskop, QMI8658)
• USB: Typ-C Anschluss mit integriertem USB-UART (CH343P)
• Akku: Lademanagement für 3.7 V Li-Ion über MX1.25-Anschluss (ETA6096)
• GPIOs: 30 multifunktionale Pins mit 1.27 mm Pitch

Funktionen

• Unterstützt flexible Taktsteuerung & energieeffizienten Betrieb
• Integrierter USB-Serial-Controller für einfache Programmierung
• Boot- & Reset-Taster, separat herausgeführt
• Geeignet für Wearables, kompakte HMI-Geräte, Sensorprojekte

Lieferumfang

• 1× ESP32-S3-LCD-1.28-B Board mit integriertem Display
• 1× CNC-Metallgehäuse mit Acrylunterseite (vormontiert)

Abmessungen

Kompakte Bauform – ideal für Integration in Gehäuse und Wearables.

Dokumentation & Ressourcen

• Offizielle Wiki-Seite mit Schaltplänen, Beispielen & Treibern
