Beschreibung

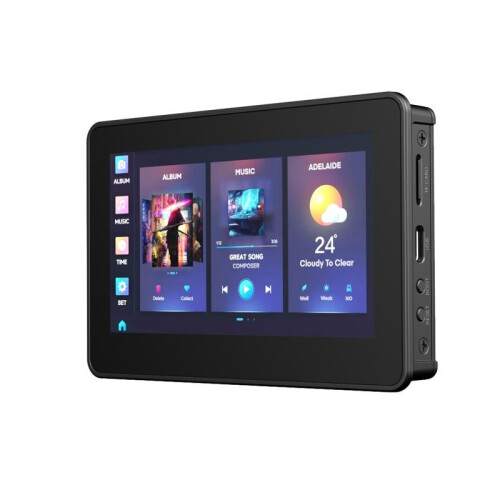

Das ESP32-S3 4.3inch Touch LCD Development Board Typ B ist ein leistungsstarkes und vielseitiges Entwicklungsboard, das auf dem ESP32-S3-WROOM-Modul basiert. Mit einem hochleistungsfähigen 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240 MHz, integriertem 16MB Flash und 8MB PSRAM sowie integriertem Wi-Fi und Bluetooth 5 (LE) eignet sich dieses Board ideal für anspruchsvolle grafische Benutzeroberflächen und smarte HMI-Anwendungen.
Hauptmerkmale:
- Leistungsstarker ESP32-S3 Mikrocontroller: Xtensa® 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240 MHz, integrierter 16MB Flash und 8MB PSRAM für anspruchsvolle Anwendungen.
- 4,3" kapazitives Touchdisplay: 800×480 Auflösung, IPS-Panel mit weitem 160° Blickwinkel und 65K Farben, 5-Punkt-Touch über I2C-Schnittstelle für flüssige Benutzerinteraktion.
- Drahtlose Kommunikation: Integriertes 2.4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE) mit Onboard-Antenne für nahtlose Konnektivität.
- Großer Eingangsspannungsbereich: Unterstützt 7–36V DC über den integrierten Spannungsregler, geeignet für industrielle Umgebungen.
- Vielfältige Schnittstellen: Beinhaltet CAN, RS485, I2C, isolierte digitale IOs, USB Type-C, TF-Kartensteckplatz und mehr für flexible Peripherieanbindung.
- RTC mit Batterie-Backup: Onboard-RTC-Chip und wiederaufladbare Batterie sorgen für zuverlässige Zeitmessung auch bei Stromausfall.
- Flexible Installation: Unterstützt Verdrahtung von unten oder hinten, optionales Kunststoffgehäuse (Hinweis: Gehäuseversion unterstützt keine Verdrahtung von unten).
- Hohe Strombelastbarkeit: Digitalausgänge unterstützen bis zu 450mA pro Kanal über Optokoppler-Isolation.
Technische Spezifikationen:
- Modul: ESP32-S3-WROOM-1-N16R8
- Prozessor: Xtensa® 32-Bit LX7 Dual-Core, bis zu 240 MHz
- Speicher: 16MB Flash, 8MB PSRAM, 512KB SRAM, 384KB ROM
- Display: 4,3" kapazitiver Touchscreen, 800×480, IPS, 5-Punkt-Touch
- Drahtlos: 2.4GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE)
- Schnittstellen: CAN, RS485, I2C, USB Type-C, TF-Kartensteckplatz, digitale IOs (optokoppler-isoliert)
- Touch-Schnittstelle: I2C mit Interrupt-Unterstützung
- Stromversorgung: 7–36V DC
- Digitalausgang: Open-Drain, bis zu 450mA Sinking-Strom pro Kanal
- Digitaleingang: 5–36V, unterstützt passive/aktive Eingänge (NPN/PNP)
- Montagemöglichkeiten: Verdrahtung von unten oder hinten, Wand- oder Hutschienenmontage (75mm Lochabstand)
Lieferumfang:
- 1x ESP32-S3 4.3inch Touch LCD Development Board Typ B (mit Gehäuse)
Dokumentation:
