Beschreibung

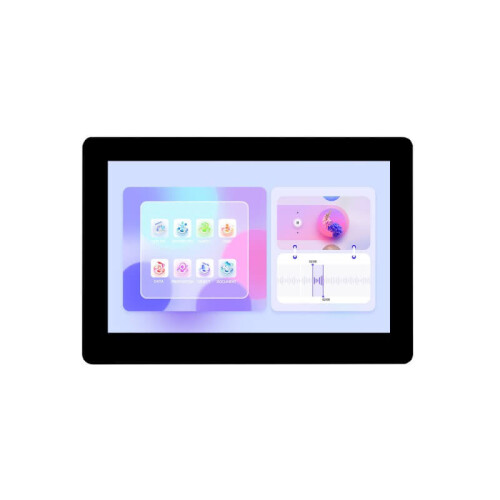

Das ESP32-S3 5inch Touch Display Entwicklungsboard von Waveshare ist eine leistungsstarke Entwicklungsplattform auf Basis des Dual-Core LX7 Prozessors – ideal für den Aufbau intelligenter Mensch-Maschine-Schnittstellen (HMI) und anderer eingebetteter IoT-Anwendungen. Mit einem integrierten 5-Zoll IPS-LCD, kapazitivem 5-Punkt-Touch und robusten Konnektivitätsoptionen wie WLAN und Bluetooth 5 (BLE) bietet es eine herausragende Displayleistung und flexible Steuerungsmöglichkeiten – alles in einem kompakten Formfaktor.
Hauptmerkmale:
- Leistungsstarker Prozessor: Angetrieben vom Xtensa 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240 MHz – ideal für rechenintensive Echtzeitanwendungen.
- Integriertes Display: 5-Zoll IPS-LCD-Panel mit einer Auflösung von 1024×600 Pixeln – gestochen scharf mit einem weiten 178° Blickwinkel.
- Kapazitive Touch-Unterstützung: 5-Punkt-Multi-Touch über I2C-Schnittstelle mit Interrupt-Funktion – für flüssige, reaktionsschnelle Bedienung.
- Umfassende Konnektivität: Unterstützt 2,4 GHz WLAN (802.11 b/g/n) und Bluetooth 5 (LE), mit integrierter Antenne für kabellose Kommunikation.
- Vielfältige Schnittstellen: Verfügt über CAN, RS485, I2C, isolierte digitale I/Os sowie einen TF-Kartensteckplatz für maximale Erweiterbarkeit.
- Großer Speicher: 16 MB Flash, 8 MB PSRAM, 512 KB SRAM und 384 KB ROM – ideal für komplexe GUIs und datenintensive Anwendungen.
- Breiter Spannungsbereich: Betrieb mit 7–36 V DC über integrierten Spannungsregler. Unterstützt wiederaufladbare Lithiumbatterien mit Ladeschaltung.
- Energiesparendes Design: Flexible Takt- und Energieeinstellungen für stromsparende Einsatzszenarien.
- Status-LEDs: Integrierte LEDs zeigen den Strom- und Ladezustand der Batterie an – für einfache Überwachung.
Technische Daten:
- Prozessor: Xtensa 32-Bit LX7 Dual-Core, bis zu 240 MHz
- Funkverbindungen: 2,4 GHz WLAN (802.11 b/g/n), Bluetooth 5 (LE)
- Speicher: 16 MB Flash, 8 MB PSRAM, 512 KB SRAM, 384 KB ROM
- Display: 5-Zoll IPS-LCD mit 1024×600, 65K Farben
- Touchpanel: Kapazitiv, 5-Punkt-Multi-Touch via I2C
- Schnittstellen: CAN, RS485, I2C, TF-Kartensteckplatz, digitale I/Os mit Optokoppler-Isolierung
- Stromversorgung: 7–36 V DC Eingang / Lithiumbatterie (3,7 V) über GH1.25-Anschluss
- Anzeige-LEDs: Power (PWR), Laden (CHG), Ladevorgang abgeschlossen (DONE)
- Extras: Integrierte RTC (PCF85063), Lademanagement (CS8501), LED-Anzeigen, Spannungsregler
- Abmessungen (Touch-Version): Siehe Herstellerdokumentation
Lieferumfang:
- 1x ESP32-S3 5inch Touch Display Entwicklungsboard
