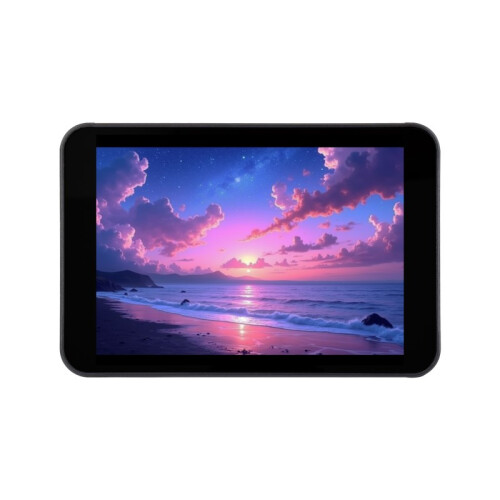

ESP32-S3 3.5" Touch Display, 320×480 IPS, QSPI, Kameraanschluss, Audio, WiFi, Bluetooth

ESP32-S3 Touch LCD 3.5" Type B Entwicklungsboard mit Kameraanschluss

Das ESP32-S3 Touch LCD 3.5" Type B ist ein fortschrittliches Entwicklungsboard mit kapazitivem IPS-Touchdisplay, effizientem QSPI-Displaycontroller, Kameraanschluss, Audiofunktionen und umfangreichen Erweiterungsoptionen. Es eignet sich hervorragend für grafische Benutzeroberflächen, visuelle Erkennung, Spracherkennung und IoT-Systeme.

Highlights

• ESP32-S3R8 Dual-Core LX7 Prozessor, bis zu 240 MHz
• WiFi (2.4 GHz 802.11 b/g/n), Bluetooth 5 (LE, Mesh)
• 3.5" kapazitives IPS-Touchdisplay, 320×480 Pixel, 262K Farben
• Displaycontroller AXS15231B über QSPI, Touch über I2C (FT-basierend)
• Kompatibel mit OV2640 / OV5640 Kameramodulen
• RTC mit Akku-Backup (PCF85063 + SH1.0 Header)
• IMU (QMI8658, 6-Achsen Gyroskop + Beschleunigung)
• ES8311 Audio-Codec, Mikrofon & Lautsprecherausgang (MX1.25)
• 16 MB Flash, 8 MB PSRAM, 512 KB SRAM
• USB-C für Strom, Debug & Firmware
• TF-Kartenslot, GPIO-Header (2.54 mm), I2C, UART
• AXP2101 Power-Management mit Ladefunktion (3.7 V Li-Ion)

Versionen

• ESP32-S3-Touch-LCD-3.5B: Standardversion ohne Gehäuse
• ESP32-S3-Touch-LCD-3.5B-C: Mit Gehäuse & OV5640 5 MP Kamera

Besondere Eigenschaften

• HMI-Design mit QSPI-Display für schnelle Grafikperformance
• KI-fähig: Offline-Spracherkennung, Online-Modelle (DeepSeek, Doubao)
• Visualisierung & Bilderfassung mit unterstützter Kamera
• Stromsparmodi & sicheres Akkumanagement für mobile Szenarien

Display-Parameter

• Typ: IPS Panel, 3.5 Zoll
• Auflösung: 320 × 480 Pixel
• Farben: 262K
• Helligkeit: 210 cd/m²
• Kontrast: 1000:1
• Display Interface: QSPI
• Touch Interface: I2C (kapazitiv)

Ressourcen

• Offizielle Waveshare Wiki-Seite zur Type B Version
