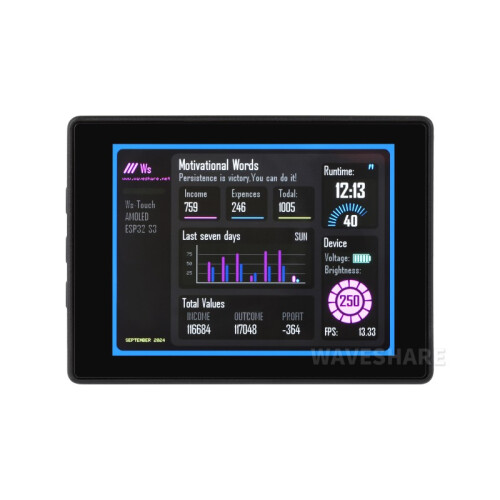

ESP32-S3 2.41" AMOLED Touch Display Entwicklungsboard

Das ESP32-S3-Touch-AMOLED-2.41 ist ein leistungsstarkes Entwicklungsboard mit einem 2.41 Zoll großen kapazitiven AMOLED-Touchdisplay mit einer Auflösung von 600×450 Pixeln und 16,7 Millionen Farben. Es basiert auf dem ESP32-S3R8 Dual-Core-Prozessor mit integrierter Wi-Fi- und Bluetooth 5-Unterstützung. Ideal geeignet für anspruchsvolle Benutzeroberflächen, Gestensteuerung und smarte Anwendungen.

Hauptmerkmale

• 2.41 Zoll AMOLED-Display (RM690B0), 600×450 Pixel, 16,7 Millionen Farben
• Kapazitiver Touchscreen über FT6336 Touch-Controller (I2C, mit Interrupt)
• ESP32-S3R8 Dual-Core LX7 Prozessor, bis zu 240 MHz Taktfrequenz
• 16 MB Flash-Speicher und 8 MB PSRAM
• Wi-Fi 802.11 b/g/n (2,4 GHz) und Bluetooth 5.0 (LE, Mesh)
• QMI8658 6-Achsen-IMU (3-Achsen-Gyroskop + 3-Achsen-Beschleunigungssensor)
• PCF85063 RTC-Chip mit RTC-Batterieanschluss (SH1.0, ladbar)
• TF-Karten-Slot für externe Daten- oder Bildspeicherung
• 3,7 V Lithium-Akku-Anschluss (MX1.25, Ladefunktion integriert)
• USB Type-C für Stromversorgung, Programmierung und Debugging
• Erweiterbar über 34-polige GPIO-Stiftleiste (2,54 mm), UART- und I2C-Anschlüsse
• Auch mit Gehäuse erhältlich (Modell -B)

Display-Spezifikationen

Entwicklung & Kompatibilität

• Kompatibel mit ESP-IDF und Arduino IDE
• Beispiele, Bibliotheken und Dokumentation verfügbar
• Unterstützt LVGL für performante Benutzeroberflächen

Einsatzbereiche

• Benutzeroberflächen für smarte Steuerungen
• Tragbare Geräte mit Gestenerkennung
• Wearables, Diagnose- und Anzeigesysteme
• HMI-Entwicklung mit Touch und Farbdarstellung

Dokumentation

waveshare.com/wiki/ESP32-S3-Touch-AMOLED-2.41
