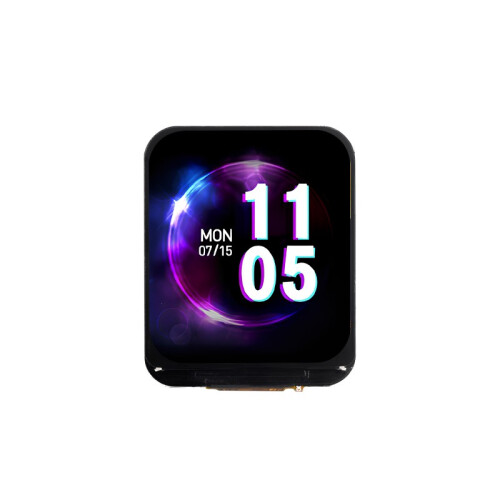

ESP32-S3 1,69 Zoll Touch LCD Entwicklungsboard

Das Waveshare ESP32 S3 1,69 Zoll Touch LCD Entwicklungsboard kombiniert einen leistungsstarken Xtensa S3R8 Dual-Core-Prozessor mit 2,4 GHz Wi-Fi, Bluetooth 5 (LE) und einem brillanten 240×280 IPS-Touch-Display für schnelle HMI- und IoT-Prototypen.

Eigenschaften

• Xtensa 32-Bit LX7 Dual-Core-Prozessor bis 240 MHz
• 2,4 GHz Wi-Fi 802.11 b/g/n und Bluetooth 5 (LE) mit integrierter Antenne
• 512 KB SRAM, 384 KB ROM, 8 MB PSRAM und 16 MB externer Flash
• 1,69 Zoll IPS-Touch-Display, 240×280 Pixel, 262 K Farben
• ST7789V2 Display-Treiber per SPI für effiziente GPIO-Nutzung
• Kapazitiver Touch über I²C mit Interrupt-Support
• Onboard QMI8658 Sechs-Achsen-Sensor für Gestenerkennung und Schrittzählung
• Onboard PCF85063 RTC mit SH1.0 Batterie-Header für Real-Time-Uhr
• Programmierbare RST, BOOT und PWM-Tasten
• 3,7 V MX1.25 Batterie-Lade/Entlade-Header
• 12-Pin Header (GPIO, I²C, UART) zur einfachen Peripherie-Anbindung

Technische Daten

• Prozessor: Xtensa S3R8 Dual-Core, bis 240 MHz
• Speicher: 512 KB SRAM, 384 KB ROM, 8 MB PSRAM, 16 MB Flash
• Display: 1,69 Zoll IPS, 240×280 Pixel, 262 K Farben
• Touch-Controller: integrierter kapazitiver I²C-Controller
• Display-Driver IC: ST7789V2
• Schnittstellen: SPI, I²C, UART, GPIO
• Sensoren: QMI8658 IMU, PCF85063 RTC
• Gewicht: ca. 35 g

Lieferumfang

• ESP32-S3-Touch-LCD-1.69 Board × 1

Dokumentation

ESP32 S3 Touch LCD 1.69 Dokumentation
