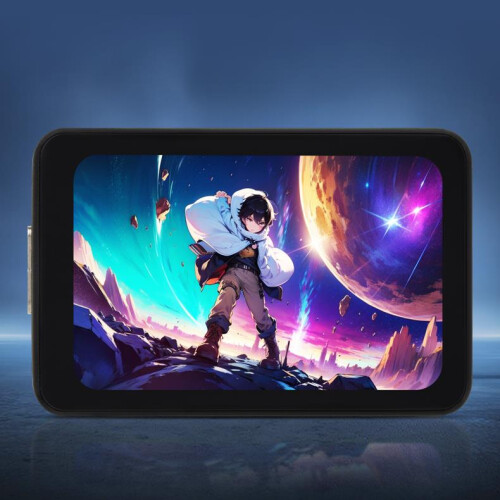

ESP32-S3 1,64 Zoll AMOLED Touch Display Entwicklungsboard

Das Waveshare ESP32 S3 1,64 Zoll AMOLED Touch Display Entwicklungsboard kombiniert einen leistungsstarken Xtensa S3R8 Dual-Core-Prozessor mit 2,4 GHz Wi-Fi und Bluetooth 5 (LE), reichlich Flash- und PSRAM-Speicher sowie ein brillantes 280×456 QSPI-AMOLED-Display mit 16,7 M Farben und kapazitivem Touch für schnelle HMI- und IoT-Prototypen.

Eigenschaften

• Xtensa 32-Bit LX7 Dual-Core-Prozessor bis 240 MHz
• 2,4 GHz Wi-Fi 802.11 b/g/n und Bluetooth 5 (LE) mit integrierter/externer Antenne
• 512 KB SRAM, 384 KB ROM, 16 MB Flash und 8 MB PSRAM
• 1,64 Zoll AMOLED-Display, QSPI-Interface, 280×456 Pixel, 16,7 M Farben
• Kapazitiver Touch über I²C-Schnittstelle
• Onboard QMI8658 Sechs-Achsen-IMU für Gestenerkennung und Schrittzählung
• Programmierbare RST- und BOOT-Tasten
• 3,7 V MX1.25 Batterie-Lade/Entlade-Header
• TF-Karten-Slot für externen Speicher
• USB Type-C Anschluss für Stromversorgung, Programmierung und Debugging
• CNC-gefräster Metallrahmen für robusten Schutz

Technische Daten

• Display Panel: AMOLED
• Display Größe: 1,64 Zoll
• Auflösung: 280×456 Pixel
• Farbtiefe: 16,7 Millionen Farben
• Helligkeit: 350 cd/㎡
• Kontrastverhältnis: 60000:1
• Schnittstelle: QSPI
• Treiber IC: CO5300
• Touch IC: FT3168
• Gewicht: 50 g (mit Gehäuse)

Lieferumfang

• ESP32-S3-Touch-AMOLED-1.64 Board × 1
• Kunststoffgehäuse × 1

Dokumentation

ESP32 S3 Touch AMOLED 1.64 Dokumentation
