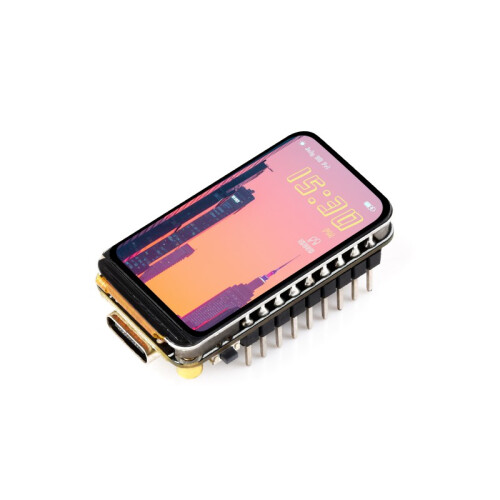

ESP32 S3 1,47 Zoll LCD Entwicklungsboard Type B

Das Waveshare ESP32 S3 1,47 Zoll LCD Entwicklungsboard Type B mit vorbestückten Headern kombiniert einen Xtensa 32‑Bit LX7 Dual‑Core‑Prozessor bis 240 MHz, 2,4 GHz Wi‑Fi, Bluetooth 5 (LE), 16 MB Flash, 8 MB PSRAM und ein 172×320 TFT‑Display mit 262 K Farben für schnelle HMI‑ und IoT‑Prototypen.

Eigenschaften

• Xtensa 32‑Bit LX7 Dual‑Core Prozessor, bis 240 MHz
• Unterstützt 2,4 GHz Wi‑Fi 802.11 b/g/n und Bluetooth 5 (BLE) mit integrierter Antenne
• 512 KB SRAM, 384 KB ROM, 8 MB PSRAM und 16 MB Flash
• 1,47 Zoll TFT‑LCD Display mit 172×320 Auflösung und 262 K Farben
• Onboard TF‑Karten‑Slot zur externen Datenspeicherung
• Onboard RGB‑LED für Lichteffekte
• Onboard QMI8658 6‑Achsen‑IMU für Bewegungsfeedback
• Integriertes Lade‑/Entlademanagement für Lithium‑Batterien
• USB Type‑C Schnittstelle für Stromversorgung und Datenübertragung
• Programmierbare Reset‑ und Boot‑Tasten

:contentReference[oaicite:0]{index=0}

Technische Daten

• Interface: USB Type‑C
• Controller Chip: ESP32‑S3R8
• LCD Typ: TFT (ST7789)
• Display Auflösung: 172×320
• Farb­tiefe: 262 K Farben
• Speicher: 16 MB Flash, 8 MB PSRAM, 512 KB SRAM, 384 KB ROM
• Sensoren: QMI8658 6‑Achsen‑IMU
• Onboard: RGB‑LED, TF‑Karten‑Slot, Batterie‑Lademanagement
• Gewicht: ca. 45 g (mit Header)

:contentReference[oaicite:1]{index=1}

Lieferumfang

• ESP32‑S3‑LCD‑1.47B Board Type B mit vorbestückten Headern × 1

Dokumentation

ESP32 S3 LCD 1.47B Dokumentation
