Beschreibung

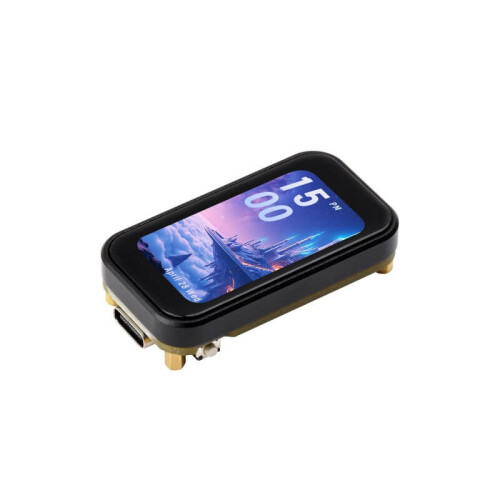

ESP32-S3 Touch Display Development Board – 1.47 Zoll LCD
Das ESP32-S3-Touch-LCD-1.47 ist ein leistungsstarkes Development Board mit kapazitivem 1.47 Zoll IPS-Touchdisplay (172×320 Pixel), basierend auf dem ESP32-S3R8 Chip. Es eignet sich ideal für grafische Benutzeroberflächen (z. B. mit LVGL) sowie für moderne AIoT-Anwendungen mit WLAN und Bluetooth.
Highlights
- Hochauflösendes 1.47" IPS-Display mit kapazitivem Touch (JD9853 & AXS5106L)
- ESP32-S3R8 mit 240 MHz LX7 Dual-Core Prozessor
- Integriertes Wi-Fi (2.4 GHz) & Bluetooth 5 (LE, Mesh)
- Onboard 16 MB Flash & 8 MB PSRAM
- USB Type-C Anschluss für einfache Programmierung & Stromversorgung
- Unterstützt USB-OTG, TF-Kartenslot und mehrere Stromsparmodi
- Kompatibel mit GUI-Frameworks wie LVGL für smoothe Bedienoberflächen
Varianten
- Standardversion: ESP32-S3-Touch-LCD-1.47
- Mit vorverlöteter Stiftleiste (schwarz): ESP32-S3-Touch-LCD-1.47-M
Display & Touch
| Displaygröße | 1.47 Zoll (IPS) |
| Auflösung | 172 × 320 Pixel |
| Display-Treiber | JD9853 (SPI) |
| Touch-Treiber | AXS5106L (I2C) |
| Farben | 262K |
| Touch-Technik | Kapazitiv |
Kommunikation & Speicher
- Wi-Fi: 802.11 b/g/n (2.4 GHz, 40 MHz Bandbreite)
- Bluetooth 5 Low Energy & Mesh Support
- Flash: 16 MB | PSRAM: 8 MB
Technische Details
- Prozessor: Xtensa® 32-Bit LX7 Dual-Core, bis 240 MHz
- RAM: 512 KB SRAM, 384 KB ROM
- Stromversorgung: USB-C, ME6217C33M5G LDO-Regler (800 mA max.)
- TF-Kartenslot für externe Speichererweiterung
- RESET- & BOOT-Tasten
Abmessungen & Anschlüsse
- Onboard-Keramikantenne
- Mehrere frei verwendbare GPIOs
- Kompakte Form, ideal für tragbare oder eingebettete Projekte
Anwendungsbereiche
- Benutzeroberflächen mit Touchbedienung (z. B. mit LVGL)
- AIoT-Geräte & Smart-Home-Steuerungen
- Portable Diagnosegeräte, IoT Dashboards & Steuerungen
Weitere Informationen findest du im offiziellen Wiki: Waveshare Wiki ESP32-S3-Touch-LCD-1.47
