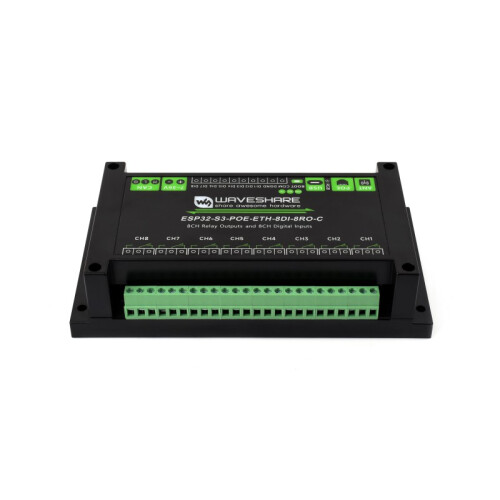

ESP32-S3 WiFi 8-Kanal Relaismodul mit PoE, CAN und Industriegehäuse
Das ESP32-S3 8-Kanal WiFi Relaismodul wurde für industrielle Anwendungen entwickelt und bietet umfangreiche Funktionen wie WLAN, Bluetooth, isolierte CAN-Schnittstelle, PoE-Ethernet, digitale Eingänge, Audioverarbeitung, Echtzeituhr und galvanische Trennung. Es eignet sich ideal für den Einsatz in Steuerungen, Automatisierungen und vernetzten IoT-Systemen.
Hauptmerkmale
- ESP32-S3R8: Dual-Core LX7, 32-Bit, bis 240 MHz
- Netzwerk: WiFi (802.11 b/g/n), Bluetooth 5 (BLE/Mesh)
- 8 Relais: je ≤ 10 A @ 250 V AC / 30 V DC, optisch isoliert
- 8 Digitaleingänge: 5–36 V, passiv/aktiv, NPN oder PNP, mit Optokoppler-Isolation
- Isolierter CAN-Bus: mit 120 Ohm Abschlusswiderstand (jumperfähig)
- PoE (nur C-Version): IEEE 802.3af-konform, Strom & Netzwerk über ein Kabel
- Speicher: 8 MB PSRAM, 16 MB Flash
- RTC-Chip: PCF85063 mit Akkupufferung (AXP2101)
- TF-Kartenslot: für Datenlogger oder Medienanwendungen
- Audio: Dual digitales Mikrofonarray, Echo-Unterdrückung (ES7210)
- USB-C: zur Stromversorgung, Debugging und Firmware-Download
- Gehäuse: ABS-Hutschienenmontage, 175 × 90 × 40 mm
Schutz und Isolation
- TVS-Schutz, ESD-Schutz, Surge Protection
- Optokoppler-Isolation für Ein- und Ausgänge
- Vollständige Netzteiltrennung für sichere Feldanbindung
Weitere Ausstattung
- WS2812 RGB-LED steuerbar per GPIO
- RGB-Status-LEDs: Power, TX, RX
- Buzzer zur Statussignalisierung
- 8-Pin-Header für UART, GPIOs und I2C-Erweiterungen
Typen & Varianten
- ESP32-S3-ETH-8DI-8RO-C: Standard-Ethernet + CAN
- ESP32-S3-POE-ETH-8DI-8RO-C: PoE + CAN + Relais + Digitaleingänge
Typische Anwendungen
- Industrielle Steuerungen & Automatisierung
- Gebäudeautomation & Smart Home
- Edge-Computing & vernetzte Datenlogger
- Sprachsteuerung & Audioanalyse (nahe/feldweit)
Ressourcen & Dokumentation
