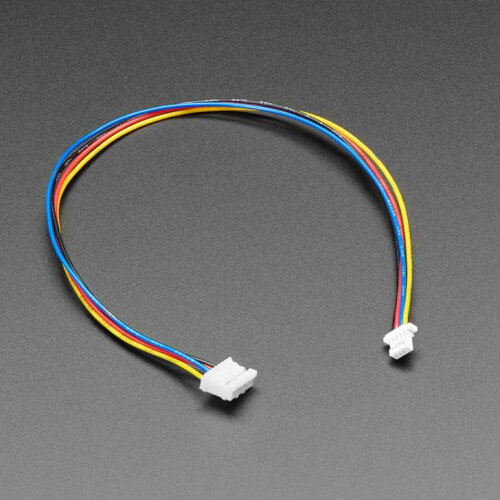

Dieses 200 mm lange 4-adrige Kabel ist ein fantastisches Chimärenkabel, das an einem Ende mit STEMMA QT / Sparkfun Qwiic JST SH und am anderen Ende mit einem STEMMA JST PH-Anschluss ausgestattet ist. Sie können den mittleren Noppenschlüssel auf der JST PH-Seite abschleifen, damit er in einen Grove-Anschluss passt.
Klobigere JST PH-Anschlüsse haben einen Abstand von 2 mm und JST SH (auch bekannt als Qwiic) haben einen Abstand von 1 mm. Beide haben ein angenehmes Verriegelungsgefühl und lassen sich leicht einsetzen und entfernen. Hervorragend geeignet für die Verwendung mit PyPortal, PyBadge, PyGamer, HalloWings und alles andere, was Adafruit mit einem 4-poligen JST-PH-Anschluss für I2C hergestellt hat.
Dieses Kabel kann mit STEMMA- oder STEMMA QT/Qwiic-Boards verwendet werden, um Sensoren und Treiber einfach von einem Board zum anderen zu verbinden.
Bitte beachten Sie, dass Sie auf Spannungen am Strom-/Signalstift achten müssen, wenn Sie nur 3-V-Qwiic-Sensoren mit diesem Kabel verwenden!
- Sie können dies verwenden, um jeden Grove I2C-Sensor (3-5 V) an einen I2C-Host mit Stemma QT oder anzuschließen Qwiic-Anschlüsse (3 V)
- Sie können dies verwenden, um jeden STEMMA QT (3-5 V)-Sensor an eine Grove- oder STEMMA-Host (5 V)-Platine anzuschließen und umgekehrt
- Warnung: Wenn Sie ein Qwiic-Board (nur 3-V-Strom!) an einen Grove- oder STEMMA-Host anschließen möchten, Stellen Sie sicher, dass der Netzschalter auf 3 V eingestellt ist
Die Farben sind:
- Schwarz für GND
- Rot für V+ - Für Qwiic-Boards, 3,3 V. Für STEMMA QT, 3 bis 5 V.
- Blau für SDA
- Gelb für SCL
Weitere Informationen finden Sie auf der JST-Website für JST PH und JST SH.
