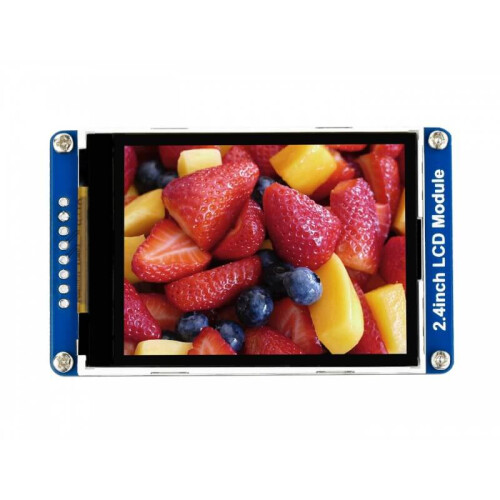

2,4 Zoll TFT LCD Display Modul - 240x320 - 65K RGB - ILI9341

Das 240x320 TFT LCD Display Modul mit 65k RGB-Farben für einen klaren und farbenfrohen Anzeigeeffekt und einer Auflösung von 240 × 320 Pixeln bietet eine großartige Möglichkeit zur kompakten Visualisierung für Ihr nächstes DIY-Projekt. Es enthält auch Entwicklungsressourcen und Beispiele für den Raspberry Pi, das Arduino oder STM32, um die Integration zu erleichtern.

Eigenschaften

• 240×320 Auflösung, 65K RGB Farben
• SPI-Schnittstelle mit Unterstützung für Controller-Platinen wie Raspberry Pi/Arduino/STM32
• Wird mit Entwicklungsressourcen geliefert (Beispiele für Raspberry Pi/Arduino/STM32). Konsultieren Sie die Dokumentationsseite für weitere Informationen.
• Die Logikspannung hängt von der verwendeten Stromversorgung ab, mit der das Display betrieben wird (PSU mit 5V Spannung entspricht einem Logikpegel von 5V und umgekehrt).

Spezifikationen

• Betriebsspannung: 3,3V / 5V
• Auflösung: 240 × 320 Pixel
• Kommunikationsschnittstelle: 4-Draht-SPI-BUS
• Display-Größe: 36,72 × 48,96mm
• Display-Panel: TFT
• Pixelgröße: 0,153 × 0,153mm
• Treiber: ILI9341
• Abmessungen: 70,50 × 43,30mm

Pinbelegung LCD

• VCC: Stromversorgung (3,3V/5V Eingang)
• GND: Masse
• DIN: SPI-Daten Eingang
• CLK: SPI-Takt Eingang
• CS: Chip-Auswahl, aktiv niedrig
• DC: Daten/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
• RST: Rückstellung, aktiv niedrig
• BL: Hintergrundbeleuchtung

Dokumentation

WIKI: 2.4inch_LCD_Module
